Le testeur de suivi est en stricte conformité avec les normes GB4207, IEC60112 pour la conception et la fabrication. Il convient à l'éclairage, aux équipements électriques basse tension, aux appareils électroménagers, aux machines électriques, aux moteurs, aux outils électriques, aux équipements électroniques, aux instruments électriques. Elle s'applique également à l'isolation, au plastique, aux connecteurs électriques, à l'industrie des accessoires. Méthode de détermination de la preuve et des indices de suivi comparatifs des matériaux isolants solides. Il s'agit de fonctionnalités simples, précises, fiables et pratiques.
Quantité: | |
---|---|

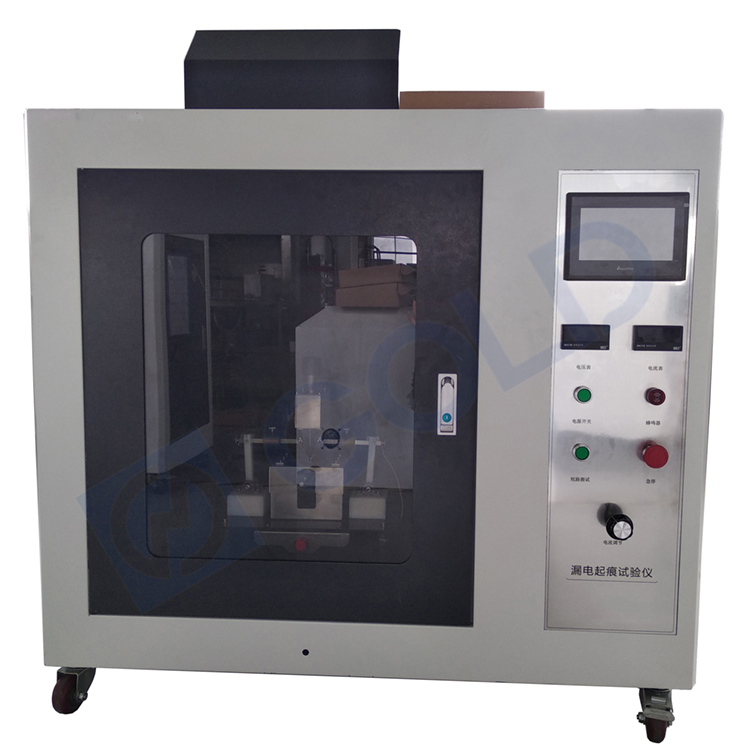

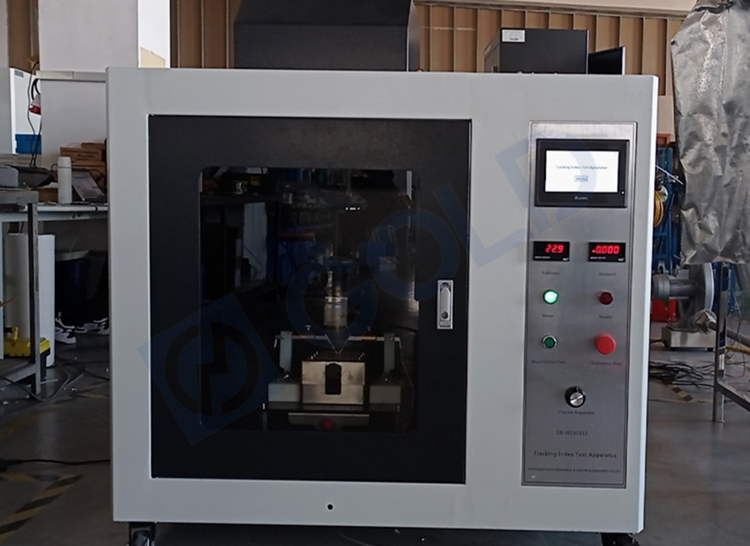

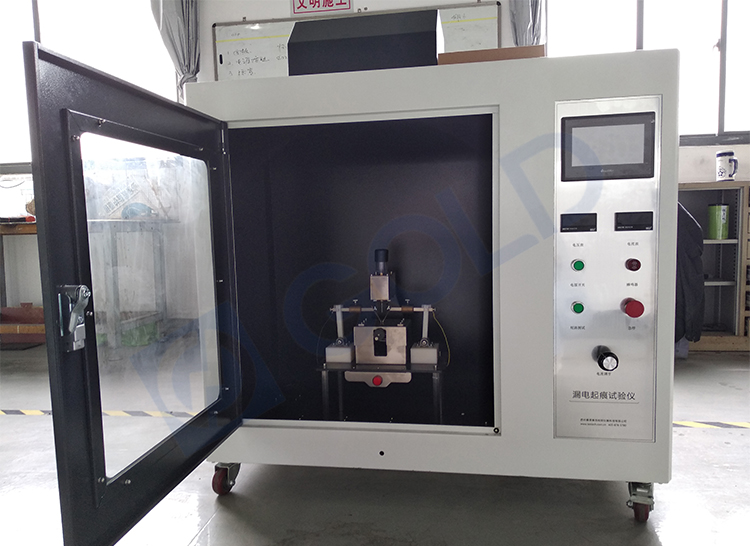

Appareil de test de suivi IEC60112
Introduction:
L'appareil de test de suivi est en stricte conformité avec les normes GB4207, IEC60112 pour la conception et la fabrication. Il convient à l'éclairage, aux équipements électriques basse tension, aux appareils électroménagers, aux machines électriques, aux moteurs, aux outils électriques, aux équipements électroniques, aux instruments électriques. Elle s'applique également à l'isolation, au plastique, aux connecteurs électriques, à l'industrie des accessoires. Méthode de détermination de la preuve et des indices de suivi comparatifs des matériaux isolants solides. Il s'agit de fonctionnalités simples, précises, fiables et pratiques.
La norme:
GB / T4207
GB4706.1
ASTM D 3638-92
IEC60112
UL746A
Fonctionnalité:
1. Le traitement de peinture de la chambre de combustion; agréable, résistant à la corrosion; dimensions: 1200 mm X 600 mm x 1200 mm;
2. Tous les porte-échantillons fabriqués en acier inoxydable;
3. L'appareil se compose d'un voltmètre, d'un ampèremètre, de relais de surintensité temporisée, d'alimentations, d'un système de commande de circuit, de commutateurs à bouton-poussoir, de lumières et d'autres composants;
4. Le dispositif de goutte à goutte automatique comprend un tube de goutte à goutte, une buse de goutte à goutte, un moyen de comptage, un dispositif de comptage de goutte à goutte, un dispositif de contrôle de goutte à goutte, la chute des outils de mesure du volume;
5. Le dispositif de bec d'égouttement peut être ajusté; ajustez la hauteur de 30 à 40 mm; assurer la position d'égouttement au milieu des deux électrodes;
6. Le moyen d'électrode comprend une électrode en platine, les fixations d'électrode, une jauge de 4 mm, etc., l'électrode peut être ajustée, amovible;
7. Largeur d'électrode 5 mm, épaisseur 2 mm, platine 99,9% de pureté, pointe de 30 à 60 degrés;
8. La plage de pression réglable et réglable de l'échantillon de l'électrode (1,00 N ± 0,001 N); distance d'électrode 4,0 mm ± 0,01 mm, l'angle 60 ° ± 5 °;
9. Avec l'étape d'échantillon;
10. Avec le verre: épaisseur ≥4 mm;
11. Avec électrolyte: chlorure de sodium et réactif d'acide alkyl naphtalènesulfonique dans chaque bouteille.
Système de contrôle de sécurité:
1. La tension d'essai: 0 ~ 1000V réglable. L'erreur maximale du voltmètre s'affiche: 1%.
2. Courant de court-circuit: (1 Invités 0. 1) A. La valeur de chute de tension ne dépasse pas 10%.
3. Le courant d'essai dépasse la durée de 0,5 A de plus de deux secondes, le système arrête automatiquement l'équipement.
4. Système de contrôle de porte de sécurité; la porte s'ouvre, le système de test ne fonctionne pas.
5. L'électrode: une électrode rectangulaire en platine de 5 mm × 2 mm et une électrode en laiton de chaque paire répondent aux exigences de taille de la CEI60112 Figure B.1.
6. L'électrode: l'angle formé entre les électrodes est de 60 ° handicaps 5 °, un pas de (4 Soil 0.1mm).
7. L'électrode: la pression d'échantillon: 1 00N invalide 0,05N.
8. Système d'égouttement: (30 ± 5) secondes (à temps 29,8S + durée d'égouttement ouvert 0,2S) comptage automatique, affichage numérique (peut être préréglé), 50 gouttes de temps: (24,5 sol 2) min.
9. Systèmes d'égouttement: une goutte de pointe d'aiguille fluide à la hauteur de la surface de l'échantillon: 35 mm handicaps 5 mm (attachez une jauge pour mesurer votre référence).
10. Systèmes d'égouttement: poids d'égouttement: 20 gouttes: 0,380g ~ 0,489g; 50 gouttes: .. 0 997g ~ 1 147g.
11. PLC avec système de contrôle à écran tactile; pour réaliser un test plus intelligent, plus pratique a été utilisé.
12. Les données de test sont automatiquement enregistrées, stockage automatique, récupération gratuite.
Spécification:
Le matériau de l'électrode | pointe d'électrode - platine métal (platine) |
La pression d'électrode | 1,0 ± 0,05 N |
Distance d'électrode | 4,0 mm ± 0,01 mm, l'angle 60 ° ± 5 |
Tension d'électrode | 100 ~ 600 V (48 ~ 60 Hz) réglable, courant de court-circuit 1,0 ± 0,1 A inférieur à 10% |
Hauteur de chute | Pour 30 ~ 40 mm réglable |
Taille de baisse | 44 ~ 55 gouttes / 1cm3 réglable |
Temps de chute | 30s ± 5s, |
Temps de chute | 0 ~ 9999 fois disponibles |
Le jugement de fuite | lorsque le courant de boucle est supérieur à 0,5 A et se maintient pendant 2 secondes, le relais coupe le courant et le résultat indique que l'échantillon a échoué |
Le processus de test | contrôle automatique, ventilation indépendante |
La norme de référence | IEC60112, GB / T4207, GB4706.1 |
Le volume intérieur | 0,1 m³ (peut être personnalisé 0,5 m³ ou 0,75 m³) |
Les dimensions extérieures | Largeur 630 mm x profondeur 390 mm x hauteur 750 mm |
