IEC 60754 Libération de câble Testeur de conductivité d'acide halogène à gaz pour l'isolation et les couches de gaine des fils et des câbles

IEC 60754 Libération de câble Testeur de conductivité d'acide halogène à gaz


PRODUCTION PRODUIT

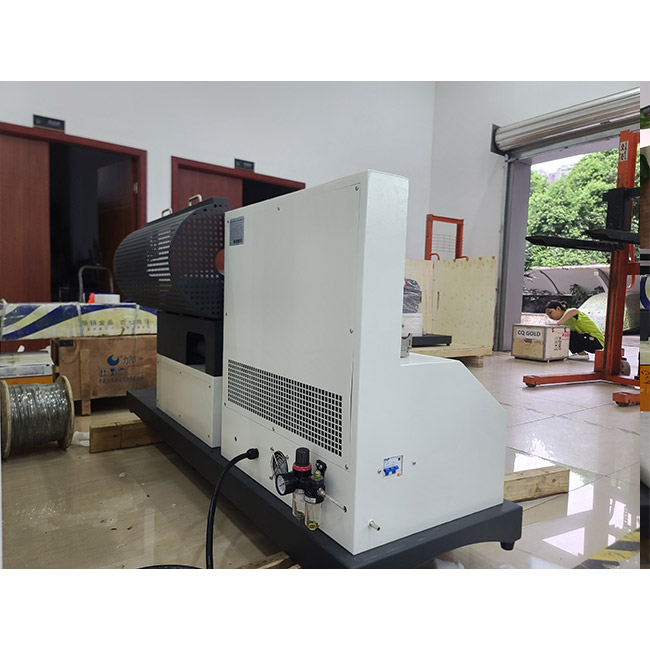

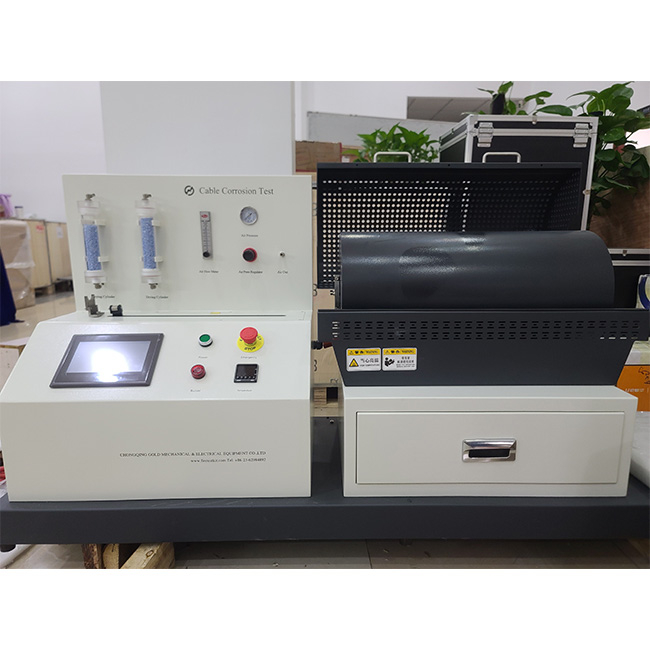

Le testeur de conductivité d'acide halogène de gaz et de câble libéré par le câble IEC 60754 est un dispositif de précision conçu pour évaluer les caractéristiques des gaz libérés lorsque des matériaux non métalliques (tels que l'isolation et la gaine) des fils et des câbles sont brûlés. Il est conforme aux normes internationales IEC 60754-1 et IEC 60754-2 et leurs normes équivalentes (telles que EN 60754, BS EN 60754, UL 2556). Le testeur vérifie la sécurité incendie des câbles zéro-halogènes à faible teneur en schémas (LSZH) en brûlant 1 g d'échantillon à 800 ° C (pour la teneur en gaz d'acide halogène) ou 950 ° C (pour l'acidité et la conductivité). L'appareil intègre un four à tube, un système de collecte de gaz, un pH-compteur et un compteur de conductivité, prend en charge le contrôle automatique de la température et l'enregistrement des données, et est largement utilisé dans les tests de certification des matériaux de câble dans les champs de construction, de chemins de fer, de navires, etc.





Standard

1. Norme IEC 60754
IEC 60754-1: 2011 + A1: 2019
Titre: Test sur les gaz a évolué lors de la combustion de matériaux à partir de câbles - Partie 1: Détermination de la teneur en gaz d'acide halogène

Description: Spécifie l'équipement et les procédures pour déterminer les gaz d'acide halogène (à l'exception de l'acide hydrofluorique) libéré pendant la combustion de matériaux de fil et de câble (basé sur des polymères ou des composés halogénés contenant des additifs halogènes).

Applicable: tester la teneur en gaz d'acide halogène (exprimé en mg / g) de l'isolation du câble ou des matériaux de revêtement.

Remarques: Non applicable à la détermination de l'acide hydrofluorique (reportez-vous à la CEI 60684-2).
IEC 60754-2: 2011 + A1: 2019

Titre: Test sur les gaz a évolué lors de la combustion des matériaux des câbles - Partie 2: Détermination de l'acidité (par mesure du pH) et de la conductivité

Description: Évaluez l'acidité et la corrosivité des gaz libérés lors de la combustion des matériaux de fil et de câble en mesurant la valeur du pH et la conductivité des gaz de combustion dissous dans l'eau.

Application: test de l'acidité (pH ≥ 4,3) et de la conductivité (≤ 10 µs / mm) de matériaux de câble à basse fumée zéro halogène (LSZH).

Remarque: le test est effectué à 950 ° C, par opposition à 800 ° C dans la CEI 60754-1.


Plage de test
Le testeur convient aux matériaux et scénarios suivants:

Tester les objets:
Couche d'isolation, couche de gaine ou autres matériaux à base de polymères de fils et de câbles.

Des câbles contenant des matériaux halogènes (chlore, brome, iode, etc.) ou sans halogène halogène halogène, lszh) ou sans halogène.

Matériaux non métalliques (tels que PVC, PE, PP ou composés contenant des additifs halogènes).

REMARQUE: Non adapté pour déterminer la libération d'acide hydrofluorique à partir de matériaux contenant du fluor (reportez-vous à la CEI 60684-2).

Zones d'application:

Vérification des performances des câbles halogènes à faible fumée zéro (LSZH).

Des scènes telles que les bâtiments, les chemins de fer, les navires, les centres de données, etc. qui nécessitent une sécurité incendie élevée.

Certification des câbles conformément aux normes internationales et régionales (telles que CEI, EN, UL, BS, AS / NZS).

Conditions de test:

CEI 60754-1: La température de combustion est de 800 ° C ± 10 ° C et la teneur en gaz d'acide halogène est déterminée.

CEI 60754-2: La température de combustion est de 950 ° C ± 10 ° C et l'acidité et la conductivité sont mesurées.

Masse d'échantillonnage: généralement 1 g (± 0,005 g), qui doit être coupé uniformément ou broyé.

Indicateurs quantitatifs de la plage de test:

La teneur en gaz d'acide halogène (IEC 60754-1): exprimée en Mg / G, la quantité totale de gaz d'acide halogène telles que le chlorure d'hydrogène (HCL) et le bromure d'hydrogène (HBR) est mesurée.

Exigences typiques: La teneur en acides halogènes des câbles sans halogène est ≤ 5 mg / g.
Acidité (valeur de pH) (CEI 60754-2): La valeur du pH du gaz de combustion dissous dans l'eau.
Exigences typiques: pH ≥ 4,3 (faible corrosivité).

Conductivité (IEC 60754-2): La conductivité du gaz de combustion dissoute dans l'eau, en µs / mm.
Exigences typiques: conductivité ≤ 10 µs / mm.





Tester le contenu
Le testeur effectue le contenu de test suivant en fonction des exigences de CEI 60754-1 et IEC 60754-2:

1. IEC 60754-1: Test de contenu en gaz d'acide halogène
Objectif: Déterminer la quantité totale de gaz d'acide halogène libéré lorsque le matériau du câble brûle (exprimé en chlorure d'hydrogène équivalent, l'unité est Mg / g).

Étapes de test:
Préparation de l'échantillon: Prenez un échantillon 1G et coupez-le à une taille de particules ≤ 2 mm pour assurer l'uniformité.
Combustion: Placez l'échantillon dans un four à tube et brûlez-le à 800 ° C ± 10 ° C, et passez de l'air sec (débit de 0,015 m³ / h à 0,03 m³ / h).
Collecte de gaz: les gaz libérés par combustion sont collectés via une bouteille de lavage de gaz (contenant de l'eau distillée ou un autre liquide d'absorption).
Analyse chimique:
La teneur en acides halogènes est déterminée par titrage (comme le titrage du nitrate d'argent) ou la chromatographie ionique.
Calculez la teneur en gaz d'acide halogène (mg / g) exprimé en équivalent de chlorure d'hydrogène (HCL).

Résultats des tests:

Teneur en gaz d'acide halogène (mg / g).
Déterminez si le matériau répond à la norme sans halogène (généralement ≤ 5 mg / g).
Exigences de l'équipement:
Fourbulature (chauffée à 800 ° C).
Système d'alimentation de l'air (contrôle précis du débit).
Bouteille de lavage à gaz et liquide d'absorption.
Dispositif de titrage ou chromatographe ionique.

2. CEI 60754-2: test d'acidité et de conductivité

Objectif: déterminer l'acidité (valeur du pH) et la conductivité du gaz libéré lorsque le matériau du câble brûle pour évaluer sa corrosivité.

Étapes de test:

Préparation des échantillons: Prenez un échantillon 1G et coupez-le en particules ≤ 2 mm.
Combustion: Placer l'échantillon dans un four à tube et brûler à 950 ° C ± 10 ° C, et passer de l'air humide (contenant de la vapeur d'eau, débit de 0,015 m³ / h à 0,03 m³ / h).

COLLECTION DE GAZ: Le gaz de combustion est collecté via une bouteille de lavage à gaz (contenant un volume fixe d'eau distillée, généralement 1000 ml).

Mesures:

Mesurez la valeur de pH de la solution à l'aide d'un pH-mètre.
Mesurez la conductivité de la solution (µs / mm) à l'aide d'un compteur de conductivité.

Calcul des résultats:

Valeur de pH: enregistrer directement.

Conductivité: exprimée en conductivité par millimètre de longueur d'échantillon (µs / mm).

Résultats des tests:

Valeur de pH (exigence typique ≥ 4,3).
Conductivité (exigence typique ≤ 10 µs / mm).
Déterminez si le matériau répond aux faibles exigences de corrosivité.

Exigences de l'équipement:

Fourbulature (chauffée à 950 ° C).
Système d'approvisionnement en air humide (contrôle de l'humidité).
Bouteille de lavage à gaz et eau distillée.
pH-compteur et compteur de conductivité (la précision rencontre l'ISO 385 etc.).


Caractéristiques principales:

1. Conception structurelle optimisée, disposition raisonnable, fonctionnement facile;

2. Toute enceinte est en acier inoxydable;

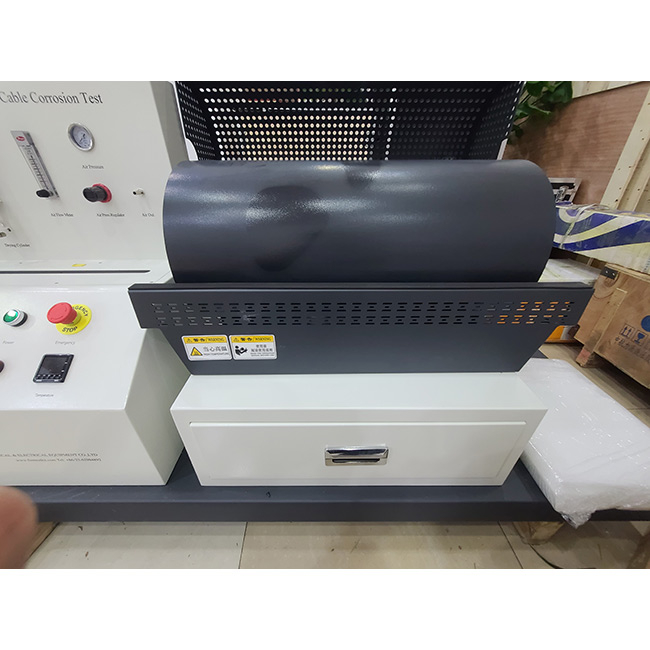

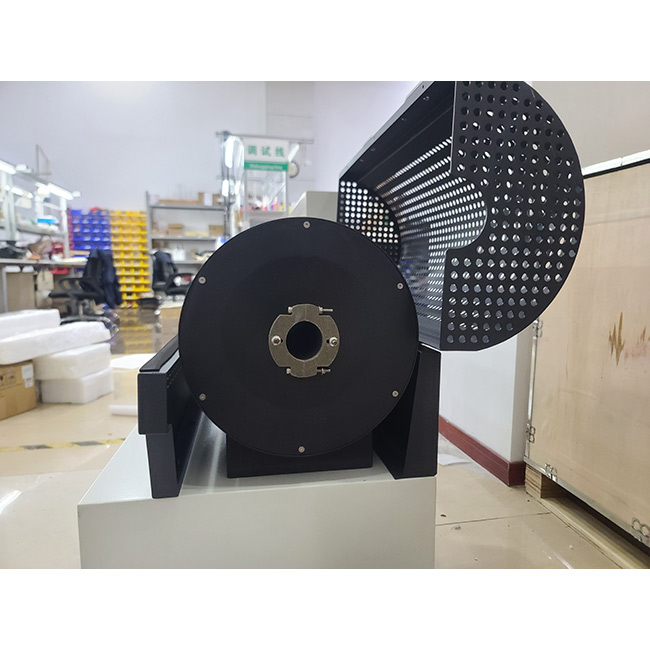

3. La longueur effective du four tubulaire est de 500 ~ 600 mm, le diamètre intérieur est de 40 à 60 mm et il est
équipé d'un système de chauffage électrique réglable;

4. Équipé de thermocouples importés américains;

5. La taille du bateau à combustion est de 45 à 100 mm de long, de 12 ~ 30 mm de large et de 5 ~ 10 mm de profondeur;

6. La plage du dispositif de mesure de conductivité est de 0,01 US / mm ~ 100 US / mm;

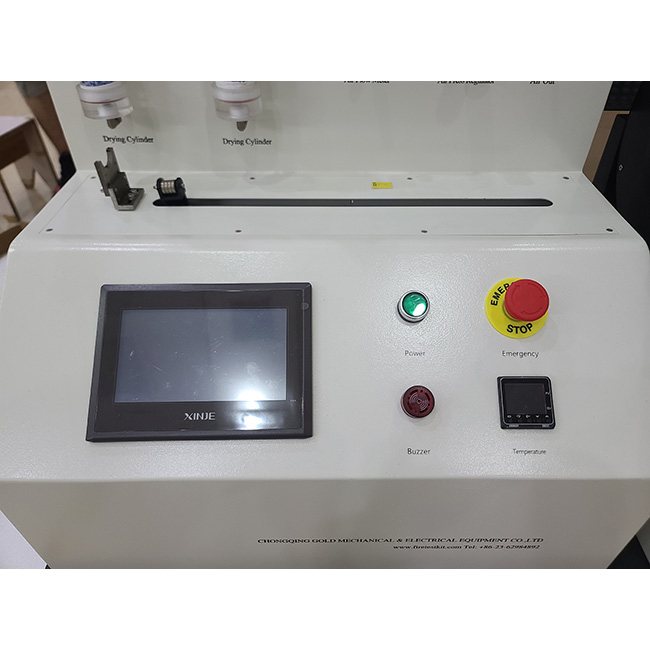

7. La salle de contrôle utilise le contrôle électronique de la température pour contrôler intelligemment la température du tubulaire
four;

8. Équipé de 2 bouteilles de collecte de gaz

9. La taille de la chambre d'échantillonnage est de 1 litre

10. Testeur de valeur de pH équipé et de conductivité avec affichage électronique et électrodes

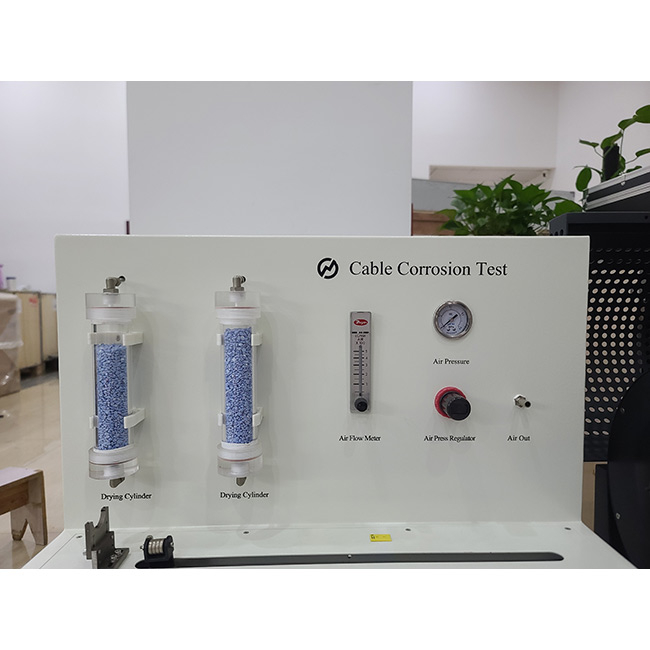

11. Compteur d'air et toutes les tuyaux ignifuges nécessaires pour éviter la corrosion par le gaz. 12. Carbon activé (filtration d'air): filtrez la source d'air à travers le filtre

13. Le gel de silice est utilisé pour sécher la source d'air;

14. Pyrex Type: Les utilisateurs peuvent facilement insérer l'échantillon dans le tube de fournaise Pyrex pour protéger le tuyau contre les dommages

15. Système de déménagement du bateau à combustion: le moteur déplace automatiquement le dispositif de bateau à combustion; faire
tester plus intelligent;

16. Conversion de mode: commutateur de conversion de mode (deux méthodes de test sont disponibles, IEC 60754-1 et IEC 60754-2)

17. Contrôleur d'alarme de température: Contrôlez la température dans le four pour éviter la surchauffe

18. Timer: IEC 60754-1 ou IEC 60754-2 Appareil pour mesurer le temps dans le test

19. Tiroir: une boîte pour stocker les accessoires (comme le compteur de conductivité, le pH-compteur, etc.)

20 Affichage de température: affiche la température centrale du four

21. Magniseur magnétique permanent: un agitateur pour mélanger les gaz de combustion dans WATE distillé

22. Compteur de conductivité: un instrument pour mesurer la conductivité des gaz de combustion


Spécification:
