Test d'Outormulant de la flamme UL94

Un ensemble de GIF pour comprendre le test d'Out94 Flame Istrandant

UL 94 est la norme la plus utilisée pour les matériaux plastiques afin d'évaluer leurs performances issues de la flamme. Il y a 12 grades: HB, V-0, V-1, V-2, 5VA, 5VB, VTM-0, VTM-1, VTM-2, HBF, HF-1, HF-2.

L'UL 94 est utilisé pour évaluer la capacité d'un matériau à s'éteindre après son enflammation. Il existe diverses méthodes d'évaluation en fonction de la vitesse de combustion, du temps de brûlure, de la résistance à la goutte et de la conduite de la baisse. Chaque matériau à tester peut obtenir de nombreuses valeurs en fonction de la couleur ou de l'épaisseur. Lorsqu'un matériau d'un produit est sélectionné, sa notation UL doit répondre aux exigences d'épaisseur de la partie murale de la pièce en plastique. La note UL doit être signalée avec la valeur d'épaisseur.

Méthode d'essai UL94 commune

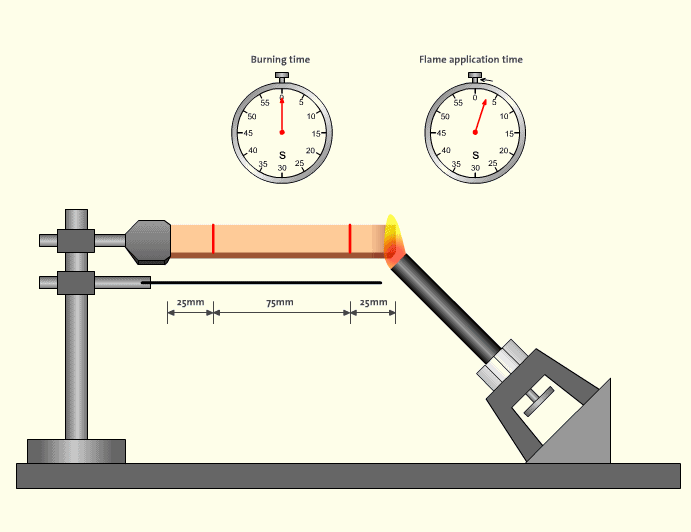

1. Test de brûlage horizontal (HB)

HB est la notation issue de la flamme la plus basse de la norme UL 94. La méthode de test consiste à serrer horizontalement une extrémité de la pièce d'essai à 45 ± 2 degrés avec le niveau horizontal, à prendre un filet de fer, à le réparer horizontalement à 10 ± 1 mm sous la pièce d'essai et à faire le brûleur Bunsen (hauteur de flamme d'environ 20 mm) en 45 degrés, passez à l'épreuve. L'autre extrémité de la feuille est en contact avec l'échantillon 6 mm et est retirée après 30 ± 1 seconde. Lorsque la pièce d'essai est brûlée à la marque de 25 mm, une autre minuterie et retirez le brûleur Bunsen.

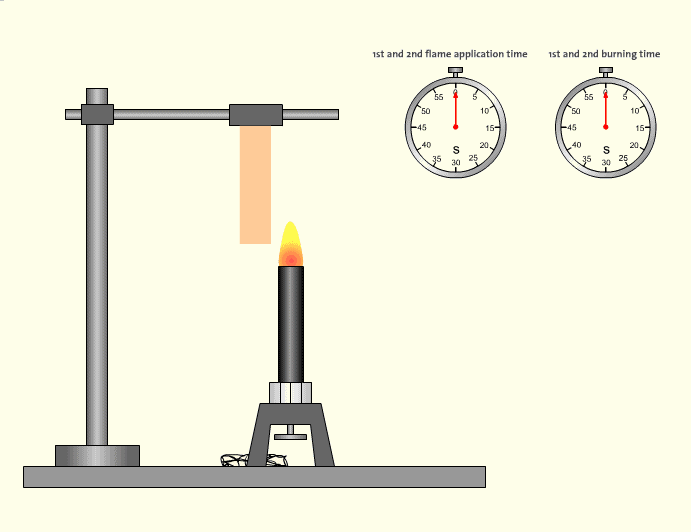

2. Test de combustion verticale 50W

Après le brûleur Bunsen (hauteur de flamme d'environ 20 mm) est en contact avec le point central en dessous de l'échantillon pour 10± 0,5 seconde, retirer le brûleur Bunsen à une vitesse de 300 mm / s, au moins 150 mm de la pièce d'essai et enregistrer le premier temps de combustion spontané. Une fois la combustion spontanée cesse, la deuxième combustion est effectuée immédiatement. Après avoir brûlé pendant 10 ± 0,5 seconde, le brûleur Bunsen est retiré, et le deuxième temps de combustion spontané et le temps de rougeur après l'éteinte de la flamme sont enregistrés.

Test de combustion verticale de 3,500 W

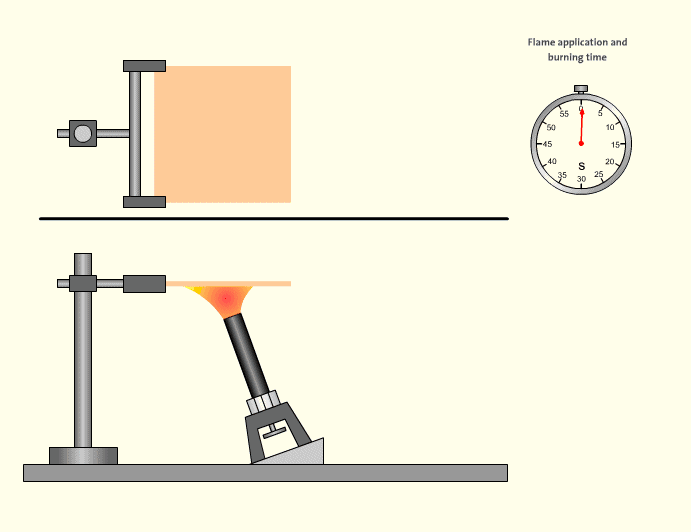

échantillon de plaque

Gardez le brûleur Bunsen (hauteur de flamme de 125 mm) pour 20±5 degrés horizontalement et déplacez-le sur le côté de la pièce d'essai de sorte que la pointe de la flamme intérieure de la flamme (40 mm±2 mm de haut) touche un côté de l'extrémité inférieure de l'échantillon et brûle pendant 5±0,5 seconde. Ouvrez le brûleur Bunsen pour 5 ± 0,5 seconde, répétez cette action cinq fois, retirez après la cinquième combustion et enregistrez le temps d'auto-indication et le temps rouge après la flamme.

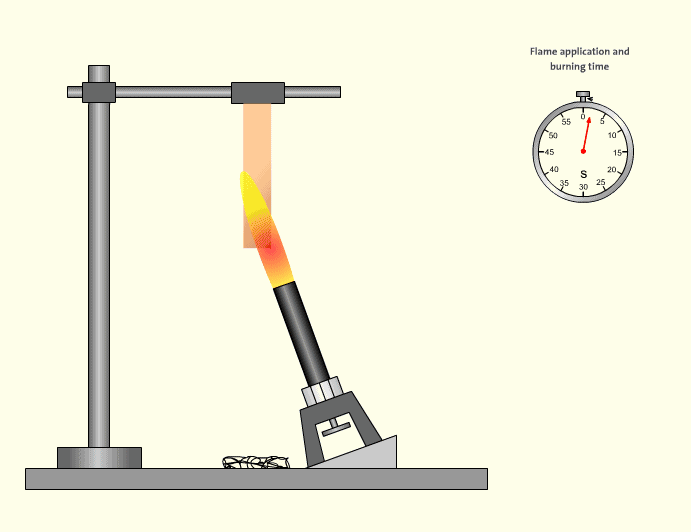

spécimen de tige

Fixez la pièce d'essai horizontalement avec le gabarit ou le luminaire et déplacez le brûleur Bunsen au bas de la pièce de test à 20±5 degrés de l'horizontal. La pointe de la flamme intérieure de la flamme entre en contact avec le point inférieur de l'échantillon et brûle pour 5±0,5 seconde. La lampe était allumée 5 ± 0,5 seconde, et cette action a été répétée cinq fois. Après la cinquième combustion, il a été retiré et la pièce d'enregistrement a été enregistrée pour dommage.

UL 94 Critères d'évaluation ignifuge des flammes

1. Conditions de détermination de la combustion horizontale UL94

	Vitesse de brûlure	Évaluation ignifuge des flammes
Épaisseur d'échantillon 3-13 mm	≤ 40 mm / min	HB
Épaisseur d'échantillon <3 mm	≤ 75 mm / min	HB
La flamme est éteinte avant la ligne de marquage (25 mm / 100 mm)	= 0 mm / min	HB

2. Conditions de détermination de la combustion verticale UL94

État de jugement	V-0	V-1	V-2
Temps de combustion spontané après avoir appliqué FLAmoi （s）	≤ 10	≤ 30	≤ 30
Temps de combustion spontané total (s) (10 fois de SPTemps de combustion antané）	≤ 50	≤ 250	≤ 250
Combustion spontanée + temps de flamboyant après la deuxième flamme（S）	≤ 30	≤ 60	≤ 60
Drip allumant le coton	Non	Non	Oui
Brûler au luminaire (l'échantillon est complètement brûlé)	Non	Non	Non

3. UL94 500W Conditions de détermination de la combustion verticale

	5 VA	5 VB
Combustion spontanée + temps de rougissement après 5 tests de tout échantillon（S）	≤ 60	≤ 60
Drip allumant le coton	Non	Non
Échantillone（<3 mm）	Non	Oui
