Test ignifuge

Afin d'évaluer les performances ignifuges du câble, la Commission électrotechnique internationale a formulé trois normes, IEC60332-1, IEC60332-2 et IEC60332-3. Les normes IEC60332-1 et IEC60332-2 sont utilisées pour évaluer la capacité ignifugeante d'un seul câble lorsqu'il est posé en biais et verticalement (les normes nationales correspondantes GB12666.3 et GB12666.4). La norme IEC60332-3 (équivalent domestique GB12666.5-90) est utilisée pour évaluer l'ignifugation des câbles en faisceau lorsqu'ils brûlent verticalement, par rapport aux exigences d'ignifugation lorsque les câbles en faisceau sont brûlés verticalement.

CEI 60332-1 / BS 4066-1 (test de combustion verticale sur un seul fil ou câble)

Il s'agit de la norme ignifuge pour un seul câble. Le test stipule qu'un échantillon de 60 cm de long est fixé verticalement dans une boîte métallique ouverte sur la paroi avant, et qu'un brûleur au propane d'une longueur de flamme de 175 mm entre en contact avec le câble à un angle de 45 degrés par rapport à la position de 450 mm du extrémité supérieure fixe de l'échantillon. Si les dommages par brûlure de l'échantillon ne sont pas à plus de 50 mm de la partie inférieure de l'extrémité fixe, le test réussit.

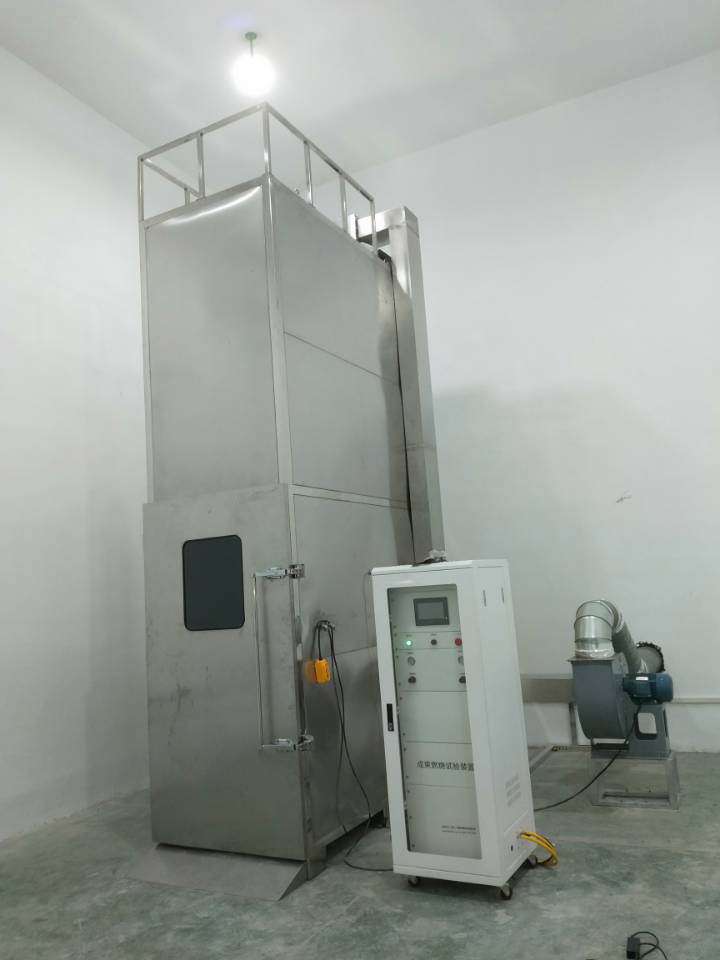

CEI 60332-3 / BS 4066-3 (essai de combustion verticale de fils ou câbles groupés)

Il s'agit de la norme ignifuge pour les câbles groupés. Le test stipule que le faisceau d'échantillons de câble de 3,5 m de long est fixé sur le cadre de test trapézoïdal avec du fil de fer, et le nombre d'échantillons est déterminé en fonction des matériaux non métalliques requis par différentes classifications. L'échantillon est suspendu verticalement sur la paroi arrière du four et l'air est introduit dans le four par l'entrée d'air sur la plaque inférieure. Le brûleur plat au propane est en contact avec l'échantillon à une flamme de 750 ° C. L'échantillon ne doit pas être allumé dans les 20 minutes suivant la combustion verticale lorsque l'échantillon est forcé de souffler (débit d'air évacué 5 m3 / min, vitesse du vent 0,9 m / seconde). Auto-extinguible à moins de 2,5 mètres. IEC60332 a la classe A, la classe B, la classe C et la classe D pour évaluer la performance ignifuge.

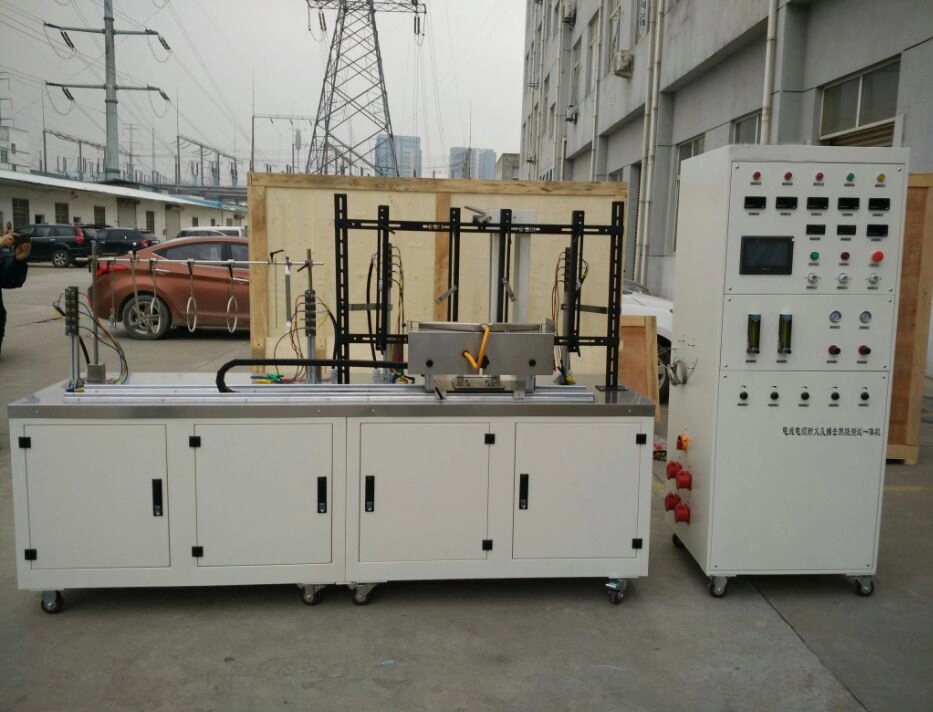

Test de résistance au feu CEI

Le câble réfractaire fait référence à la capacité de maintenir un fonctionnement normal pendant une certaine période de temps lorsque la flamme brûle, c'est-à-dire de maintenir l'intégrité du circuit (intégrité du circuit). Afin d'évaluer les performances de résistance au feu des câbles, l'International Electrotechnical Commission et la British Electrotechnical Commission ont développé deux normes, IEC60331 et BS6387, respectivement. En revanche, BS6387 a des exigences de résistance au feu beaucoup plus élevées que IEC60331.

Niveau ignifuge IEC60331

Dans la norme CEI 60331-1999, la température de l'alimentation d'incendie doit être de 750 ℃ ​​/ 3h, ce qui signifie qu'un niveau de tension de 300 volts est appliqué à 750 ℃ ​​pour brûler pendant 3 heures sans panne.

Grade ignifuge BS6387

BS6387 est nécessaire pour passer le co horizontalmtest de rupture, test de pulvérisation d'eau et test de vibration par choc mécanique. L'expérience de combustion horizontale est de 650 ℃ / 3h pour la classe A, 750 ℃ ​​/ 3h pour la classe B, 950 ℃ / 3h pour la classe C et 950 ℃ / 3min pour la classe S.La classe A signifie brûler à 300 volts à 650 ℃ pendant 3 heures sans panne; La classe B signifie brûler à 300 volts à 750 ℃ ​​pendant 3 heures sans panne; La classe C signifie l'application de 300 volts à 950 ℃ Aucune panne après une combustion de 3 heures; La classe S signifie qu'il brûle pendant 3 minutes à 300 volts à 950 ° C sans panne. Le test de combustion par pulvérisation d'eau est divisé en grade W, ce qui signifie qu'il est brûlé pendant 15 minutes après avoir appliqué une tension de 300 volts, puis immergé dans l'eau pendant 15 minutes sans panne. Le test de vibration de choc est divisé en classe X 650 ℃ / 15min, classe Y 750 ℃ ​​/ 15min et classe Z 950 ℃ / 15min, classe X signifie qu'une tension de 300 volts est appliquée à 650 ℃ pendant la combustion pendant un choc mécanique et vibration toutes les 30 secondes pendant 15 minutes. Panne; Le niveau Y signifie 300 volts appliqués à 750 ℃ ​​pendant la combustion et un choc mécanique toutes les 30 secondes pendant 15 minutes sans panne; Le niveau Z signifie 950 ℃ appliqué 300 volts pendant la combustion et un choc mécanique toutes les 30 secondes Aucune panne pendant 15 minutes à la fois. Le modèle de plus haut niveau requis par BS6387 est CWZ.
