Testeur de dégagement de chaleur de combustion de faisceaux de fils et de câbles CEI 60332-3-10 EN 50399

Présentation du produit

Le testeur de combustion de fils et câbles groupés CEI 60332-3-10 est un équipement professionnel conforme aux normes internationales et est utilisé pour évaluer les performances de propagation de la flamme des câbles groupés installés verticalement dans des conditions d'incendie. Le testeur adopte une salle d'essai en acier inoxydable de 1 m × 2 m × 4 m, équipée d'un brûleur au propane à bande de 70 kW et d'une échelle standard (500 mm ou 800 mm de large), simulant des scénarios d'incendie réels grâce à un contrôle précis du débit de gaz. Le contenu du test comprend l'allumage pendant 20 ou 40 minutes, la mesure de la distance de propagation de la flamme (généralement ≤ 2,5 m), adapté aux câbles d'alimentation, aux câbles de commande et aux câbles à fibres optiques, largement utilisés dans les bâtiments, les tunnels, les navires, les chemins de fer et d'autres scénarios. Conforme aux normes internationales telles que la série CEI 60332-3, EN 50399, UL 1685, IEEE 1202 et le code FTP IMO partie 5 pour garantir les performances de sécurité incendie des câbles.

Demande

Câbles d'alimentation : utilisés pour le transport d'énergie dans les immeubles de grande hauteur, les tunnels, les métros, les réseaux de transport et de distribution d'énergie et les installations industrielles.

Câbles de contrôle : utilisés pour le contrôle et la surveillance des systèmes d'automatisation industrielle, des centres de données et de la transmission des signaux des bâtiments.

Câbles à fibre optique : utilisés pour les réseaux de télécommunications, la transmission de données Internet et les systèmes de communication ferroviaire.

Ces câbles sont installés en faisceaux et sont largement utilisés dans les immeubles de grande hauteur, les tunnels, les métros, les navires, les chemins de fer, les centres de données et d'autres scénarios nécessitant une sécurité incendie élevée.

Norme

CEI 60332-3-10 : Spécifie l'équipement d'essai de propagation verticale de la flamme pour les câbles groupés, comprenant une chambre d'essai, un brûleur au propane de 70 kW et une échelle pour évaluer la résistance au feu des câbles.

EN 50399 : Basé sur l'équipement CEI 60332-3-10, allumage en 20 minutes, test de propagation de la flamme et d'égouttement, conformément aux normes européennes sur les câbles de construction.

UL 1685 : Test de plateau vertical, allumage de 20 minutes, propagation de la flamme ≤ 1,5 m (FT4) ou ≤ 2,4 m, adapté aux câbles de construction nord-américains.

Caractéristiques de performance

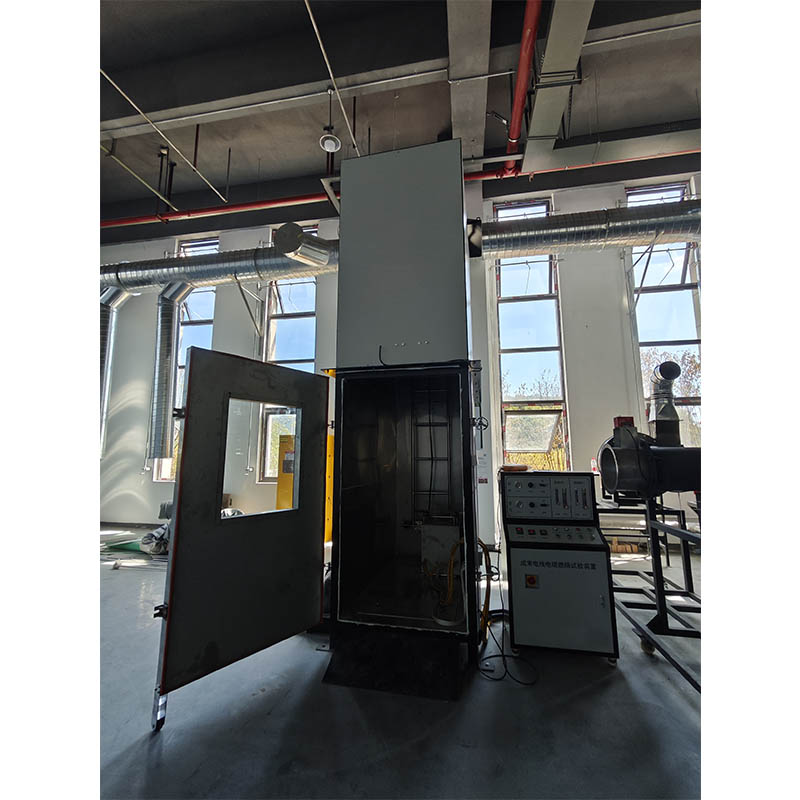

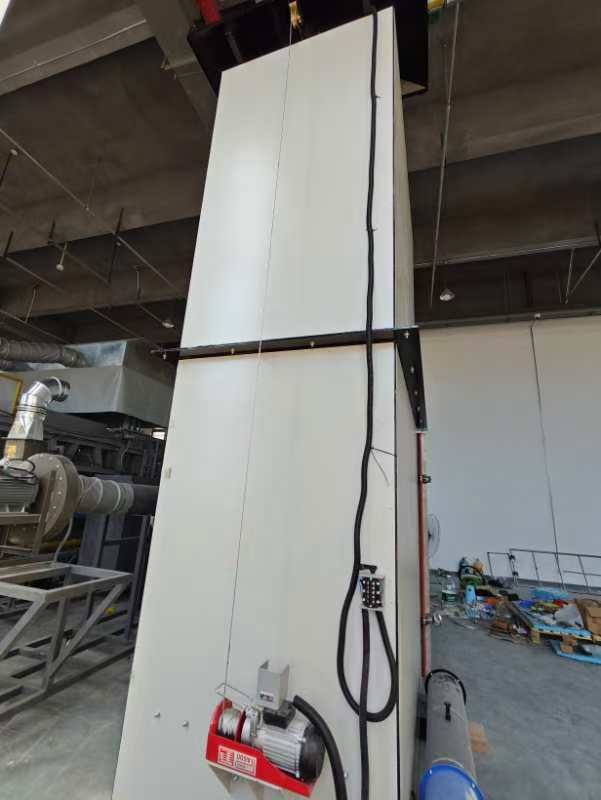

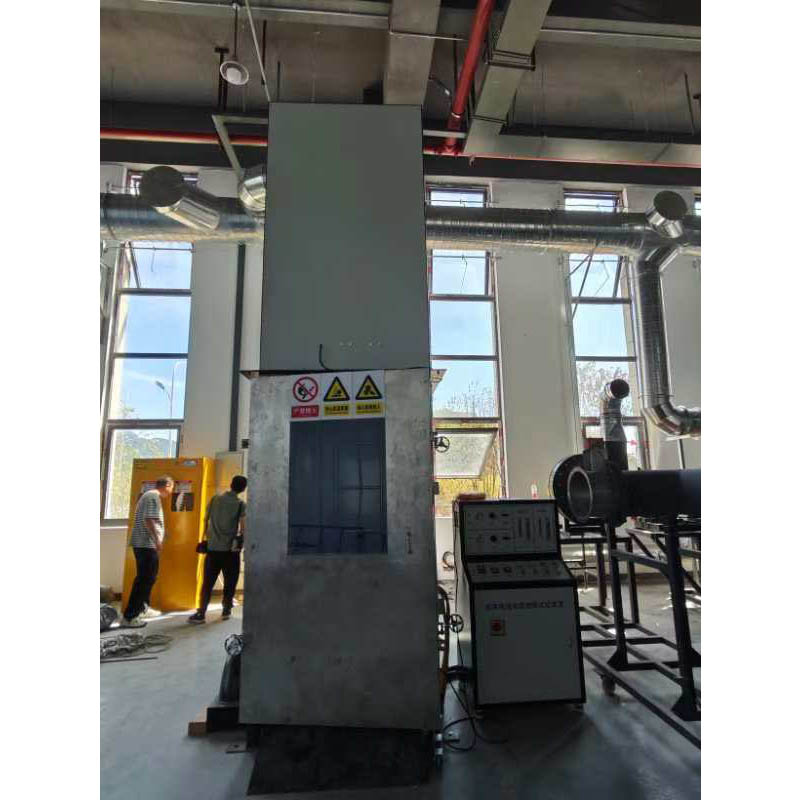

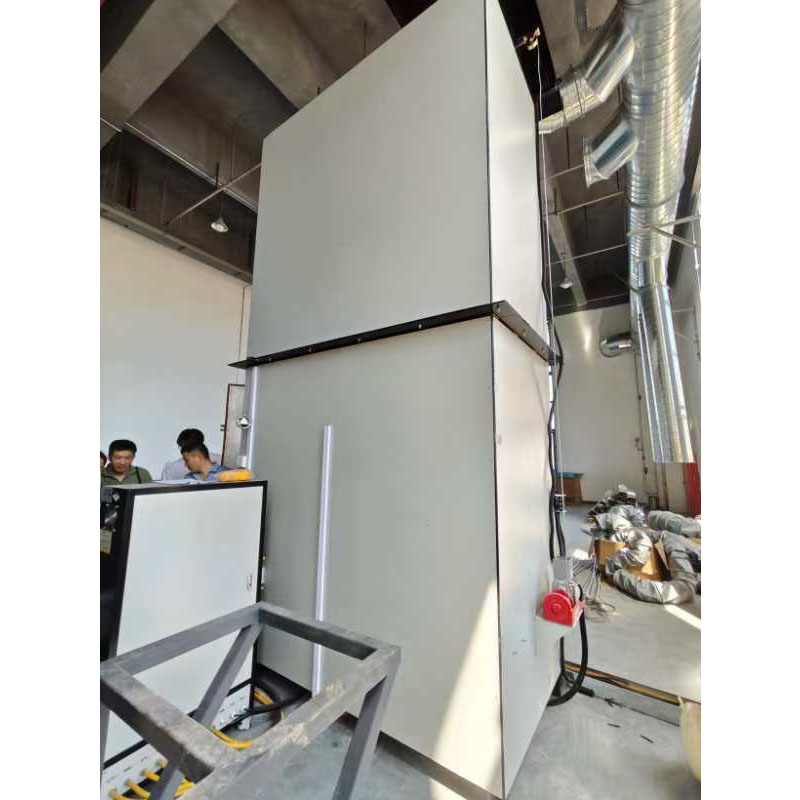

1. Les dimensions de la chambre d'essai en acier inoxydable sont de 1 000 ± 100 (L) x 2 000 ± 100 (P) x 4 000 ± 100 (H) mm ;

2. La surface intérieure de la chambre est recouverte d'un matériau isolant ;

3. La moitié avant inférieure de la chambre a une [plage d'isolation/température] de 800 ± 20 (W). 4. Un orifice d'échappement de 300 ± 30 (W) × 1 000 ± 100 (D) est prévu sur le dessus de la chambre pour faciliter l'élimination des gaz de combustion pendant les tests ;

5. Un tube d'arrêt de flamme est installé pour empêcher le retour de flamme du gaz propane, maximisant ainsi la sécurité des échantillons ;

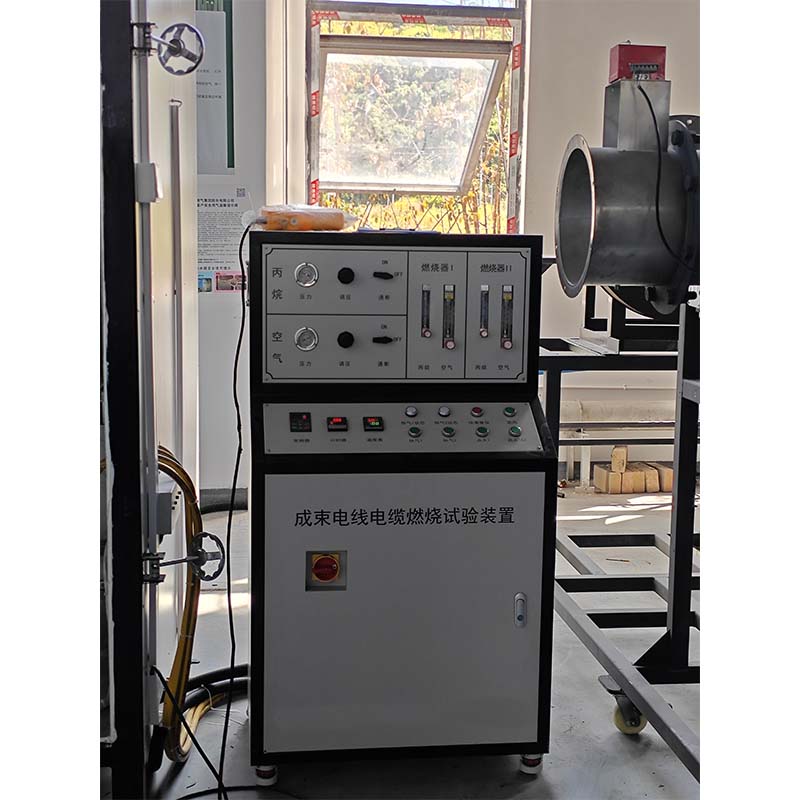

6. Toutes les conditions de contrôle et de test sont automatiquement enregistrées par ordinateur ;

7. En raison de l'influence de la température sur la pression et la densité du gaz, un système de compensation automatique du gaz combustible et de l'air du brûleur est mis en œuvre via un contrôle informatique ;

8. Fenêtre d'observation de la chambre : verre résistant au feu (5 mm d'épaisseur) ;

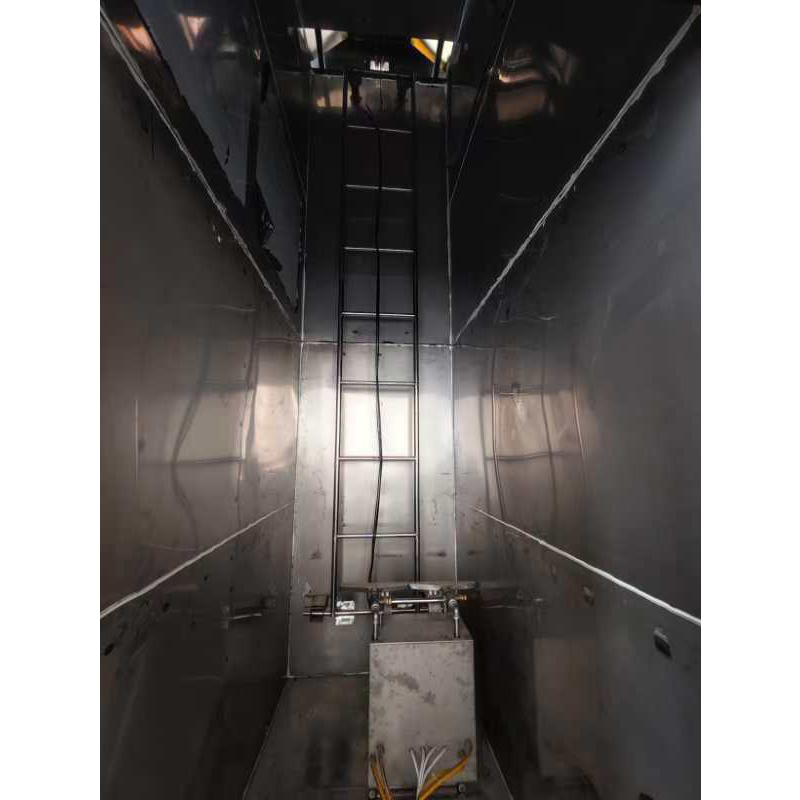

9. Testez les dimensions de l'échelle en acier (verticales) : 500 (L) × 3 500 (H) ;

10. Dimensions de l'échelle en acier large : 800 (L) × 3 500 (H) ;

11. Dimensions de la surface de combustion : (L)257×(W) 4,5 mm ;

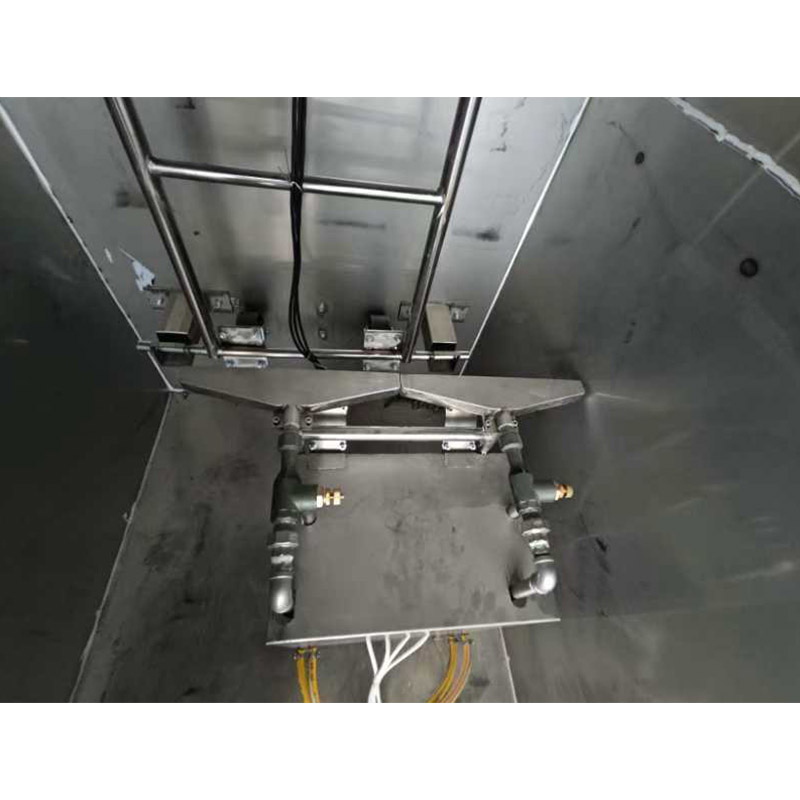

12. La source de chaleur est un chalumeau à brûleur propane de type ruban équipé d'un mélangeur Venturi, avec un entraxe des trous de 3,2 mm.

Paramètres techniques
