Testeur de flamme horizontal et vertical personnalisé UL 94 avec test de performance de combustion verticale en mousse

Testeur de flamme horizontal et vertical personnalisé UL 94 avec test de performance de combustion verticale en mousse

Norme de test:

• Test de combustion horizontale et verticale: UL94 IEC 60695-11-10, IEC 60707, ISO 1210, GB / T 2408; GB 9493-2001

• Test de combustion verticale 50W: UL94 V-0, V-1, V-2, IEC 60695-11-10, ISO 1210, GB / T 2408, GB / T 5169.16 / 22;

• Test de combustion verticale 500W: UL94 5VA, 5VB, IEC 60695-11-20, GB / T 5169.15 / 17;

• Test de combustion verticale des matériaux en film mince: VTM-0, VTM-1 ou VTM-2, ISO 9773;

• Méthode d'essai pour les performances de combustion des plastiques en mousse - Méthode de combustion horizontale: GB / T 8332, ISO 9772: HBF, HF-1 ou HF-2

• Équipé de: 500W Système de contrôle de flux de flammes

• Facultatif: GB / T 8332-2008, test de performance de combustion verticale en mousse

Introduction du produit:

Le testeur de flamme horizontal et vertical est applicable aux composants, aux pièces et aux éléments des produits électriques et électroniques et des appareils électroménagers, tels que les coquilles isolantes des appareils domestiques, des panneaux de commutation, des cartes de circuits imprimées et des matériaux isolants.

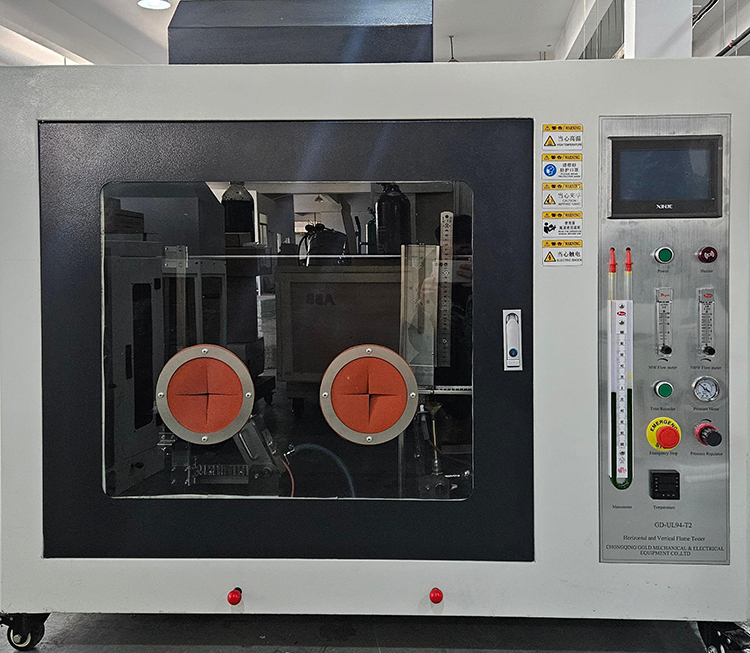

Le testeur de flamme horizontal et vertical GD-UL94-T2 est conforme aux besoins réels des utilisateurs, sur la base de l'intégration de l'UL94 Horizontal - Vertical Flame Tester (50W + 500W) de la méthode des performances de combustion de mousse rigide Méthode Horizontal Method Horizontal Method "Test d'équipement de test et de procédures de test, conçue comme une machine intégrée, de sorte que de l'espace pour les utilisateurs et les procédures de test.

Caractéristique principale:

Caractéristiques de l'armoire et de luminaire

• Taille de la boîte: longueur 1400 mm x largeur 700 mm x hauteur 1300 mm;

• Grande boîte d'essai 0,75m3, pour garantir que le test a une alimentation aérienne suffisante;

• Traitement de peinture à cuisson en boîte, peinture noire interne (exigences standard), résistance à la corrosion.

• Grande fenêtre d'observation en verre, belle et facile à observer l'état brûlant de l'échantillon.

• Conception avancée de l'apparence industrielle, opération de test, considérer la conception ergonomique, facile à atteindre l'échantillon, conception de tir à cravate, facile à utiliser.

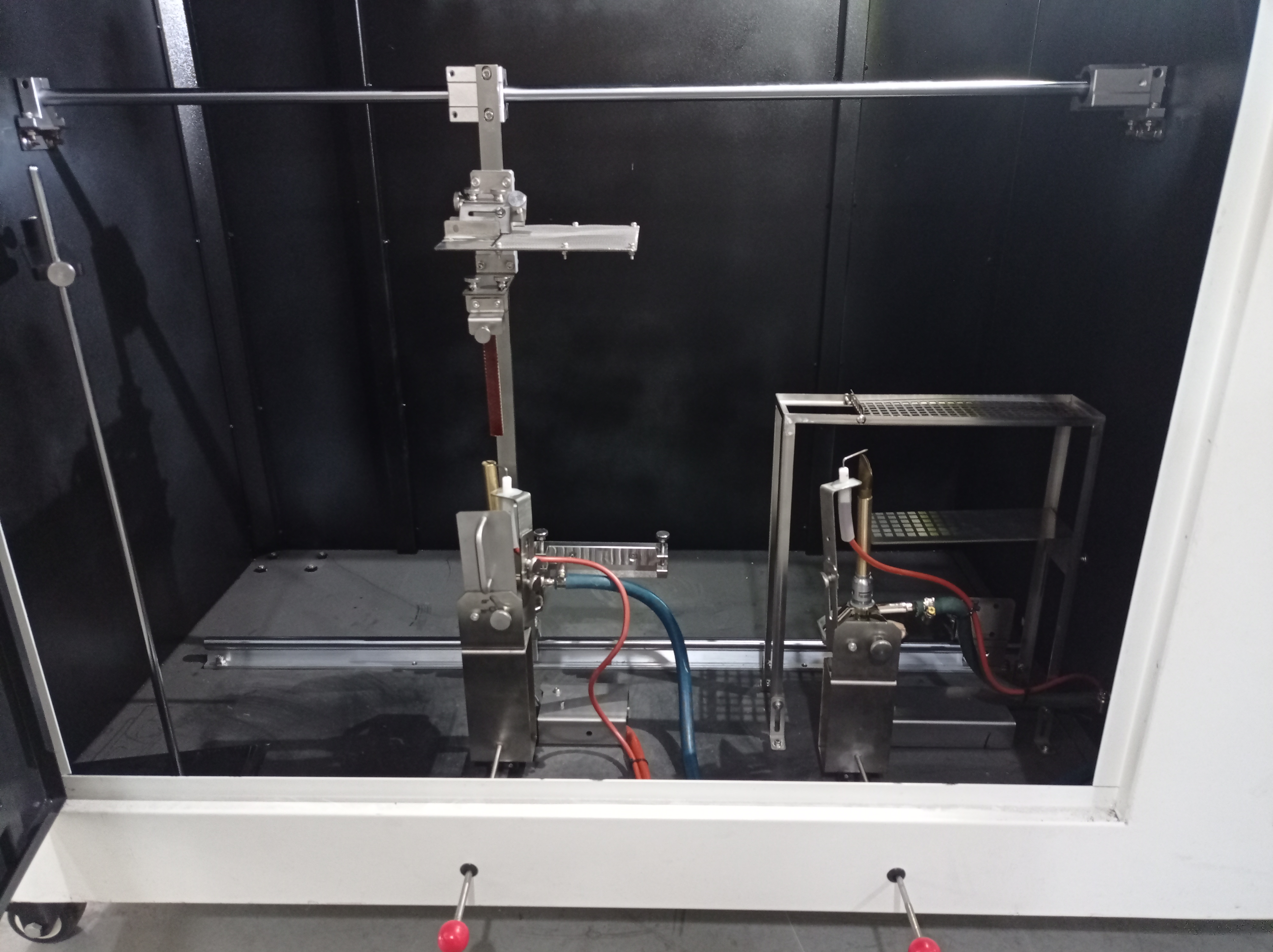

• Tous les luminaires sont en acier inoxydable 304, beaux et résistants à la corrosion. Le luminaire pour la conception intégrée à la combustion horizontale et verticale, facile à utiliser, économise de l'espace.

• La norme prévoit que le support en forme de coin peut être librement rétractable et qu'il répond aux exigences de test des matériaux spéciaux; Longueur 120 mm ± 2 mm, largeur 20 mm ± 1 mm; Matériau: 304 Arec inoxydable, résistant à la corrosion.

• 304 Échelle de hauteur de flamme en acier inoxydable, précision de 0,5 mm;

• Le testeur se compose d'une partie de test et d'une partie de contrôle et adopte une conception intégrée pour faciliter l'installation et le débogage sur place.

Pièce de test HBF, HF-1 ou HF-2:

• Cadre de la station à double brûleur: le brûleur Bunsen importé des États-Unis est conforme à ISO10093: 1998. Longueur du canon 100 ± 10 mm, diamètre intérieur 9,5 ± 0,3 mm. Contrôle précis de la hauteur de la flamme bleue 25 ~ 35 mm; Combustion horizontale avec buse en haut à ailes, 400 mm de haut;

• Écran tactile Contrammable Controller pour obtenir un contrôle / détection / calcul / affichage de données.

  (1) Impulsion à haute tension Image automatique électronique.

  (2) Rappel de temps de synchronisation, synchronisation du temps stocké automatiquement et reflété dans le rapport de test.

  (3) Le temps de test et le temps de chauffage peuvent être réglés sur l'écran tactile.

  (4) Affichage intelligent LCD à température

• Gauge de pression importée et régulateur de pression.

• La soupape d'aiguille d'entrée et le débitmètre de masse à gaz contrôlent avec précision le débit de gaz.

• Le périphérique de minuterie d'enregistrement automatique peut enregistrer le temps de test;

• Hauteur de flamme: combustion horizontale: flamme bleue 38 mm, température mesurée 1000 ℃ du sommet de l'aile;

• Support d'échantillonnage: combustion horizontale: φ0,8 mm Maux de fil, maillage de chaque longueur latérale 6,4 mm, longueur de maille 215 mm, largeur 75 mm, hauteur 13 mm.

Spécification:
