UL9540A-2025 Nouvelle norme officiellement publiée

Le 12 mars 2025, UL a officiellement libéré ANSI / CAN / UL9540A-2025 "Système de stockage d'énergie de la batterie Test de propagation en avance thermique ".

En tant que première spécification de sécurité spéciale au monde pour la propagation thermique des systèmes de stockage d'énergie, cette révision a pris 16 mois, 27 cycles de consultations techniques et de vote inter-continental, et la cinquième édition a finalement été officiellement publiée.

L'UL 9540A est non seulement une norme nationale obligatoire pour les États-Unis et le Canada, mais est également largement adoptée à l'échelle internationale et est citée dans les réglementations d'installation du système de stockage d'énergie à Singapour, en Malaisie et à Victoria, en Australie, pour faire face à des scénarios d'installation spécifiques.

Niveaux UL9540A

Lors du test des systèmes de stockage d'énergie dans UL 9540A, quatre niveaux de test peuvent être effectués: cellule - une seule cellule de batterie chauffe la cellule de la batterie dans une bombe à combustion de volume constante et déclenche un émoi thermique. La composition gazeuse de la fuite thermique est analysée par chromatographie en phase gazeuse, puis la limite d'explosion, la pression d'explosion et le taux de combustion du gaz coulant thermique sont testés. Cette partie du test consiste à établir une méthode reproductible pour forcer la batterie dans un état de fuite thermique. Ces méthodes doivent être utilisées pour les tests de module, d'unité et d'installation.

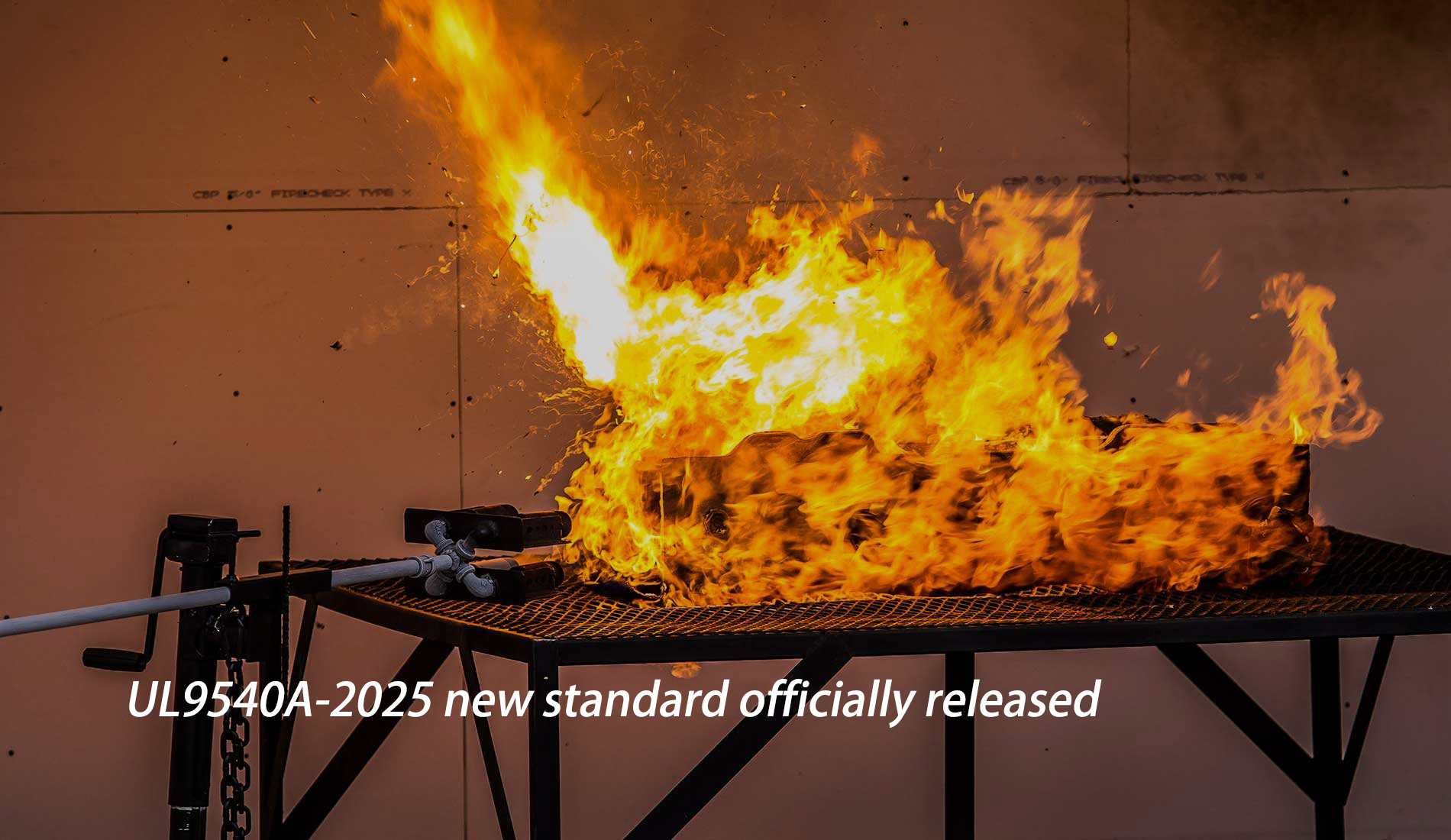

Module - Une collection de cellules de batterie connectées. Le test au niveau du module déclenche le runnway thermique d'une ou plusieurs cellules de batterie dans le module et utilise une variété d'instruments d'analyse de gaz de précision pour analyser de manière approfondie le gaz libéré par le module après le ruissellement thermique, et évaluer ses caractéristiques de propagation et les risques d'incendie possibles dans le module.

Unité - Une collection de modules de batterie connectées et installées dans un rack et / ou un châssis. Selon les différentes conditions d'installation des unités BESS, la configuration du test est effectuée. En déclenchant le runnway thermique d'une ou plusieurs cellules de batterie dans le module, du taux de libération de chaleur, de la génération et de la composition des gaz, des dangers de déflagation et d'éclaboussures, du système de stockage d'énergie cible et de la température de surface du mur, le flux de chaleur de la paroi cible et du système de stockage d'énergie et le dispositif de sortie, et la régnition de la paroi sont principalement testées.

Installation - Le même paramètre que le test unitaire, en utilisant un système supplémentaire d'extinction d'incendie. Méthode d'essai 1 - "L'efficacité des gicleurs " est utilisée pour évaluer l'efficacité des méthodes d'extinction et de protection contre les explosions de tir de gicleurs installées en fonction des exigences réglementaires. Méthode d'essai 2 - "Efficacité du plan de protection contre les incendies " est utilisée pour évaluer l'efficacité des autres systèmes d'extinction des incendies et des méthodes d'explosion (tels que les agents d'extinction des gaz, les systèmes de combinaison de systèmes de brume d'eau). Les tests au niveau de l'installation sont cruciaux. Il simule le risque d'incendie du système de stockage d'énergie dans l'environnement d'installation et de fonctionnement réel, et est une partie importante de la conception pour vérifier si les mesures de protection sont suffisamment efficaces.

Voici un aperçu du résumé des modifications clés de la cinquième édition d'ANSI / CAN / UL 9450A (12 mars 2025)

1. Méthode de test et mises à jour de mesure

Mesure FTIR et hydrogène: la mesure FTIR (spectroscopie infrarouge à transformée de Fourier) est modifiée en facultatif, et les exigences de mesure de l'hydrogène dans les tests au niveau unitaire sont ajoutées (clauses 8.2.14–10.3.13).

Option de rampe thermique continue: Une nouvelle méthode d'essai pour déclencher le ruissellement thermique par rampe thermique continue est ajoutée (7.3.1.5).

Débit thermique et taux d'échantillonnage: L'utilisation du débitmètre de chaleur Gardon est autorisée et les taux d'échantillonnage pour le flux de chaleur et la température de la paroi sont révisés (6.3, 9.2.15–10.3.10).

Standard du flux de chaleur du chemin d'échappement: Mettez à jour les exigences de mesure du flux de chaleur pour les systèmes montés sur mur de murs extérieurs non résidentiels (9.5.1, 9.5.5).

2. Configuration de test et réglage de l'équipement

Test d'unité résidentielle: Remplacez la salle de test NFPA 286 par "Test Wall " (9.1.2, figure 9.3).

Emplacement du thermocouple: réviser le placement des thermocouples dans les tests de batterie (7.3.1.2, 7.3.1.7–10).

Exception du système de montage au sol: Ajoutez des conditions d'exception pour les systèmes résidentiels (9.2.19–10.3.10).

3. Définition et clarification du processus

Exemple de temps de repos: clarifiez le temps de reste des échantillons après conditionnement et charge (7.2.2, 8.1.2, 9.1.9).

Méthode de chargement de la batterie: affiner le processus de chargement de la batterie (7.2.1, 7.2.4).

Exigences du rapport de test: clarifiez les spécifications du rapport de test pour l'utilisation des systèmes de batterie comme unités BESS (7.7.1).

Critères de défaillance: réviser la terminologie des défaillances de la batterie, du module et de l'unité (7.3.1.2, 8.2.8–9.1.8).

Définitions des termes: Ajout "Propagation thermique d'emballement " et révisé la définition de "Runaway thermal " (4.16, 4.19).

Définitions résidentielles / non résidentielles: clarifié la distinction entre les deux types d'utilisation, affectant la configuration du test et les rapports (8.4.1, 10.7.1)

4. Nouvelles méthodes de test

Extension du type de batterie: Ajout de méthodes de test de batterie au plomb et de nickel-cadmium (7.3.3.1–7.10.4) et de procédures de test de batterie à haute température (7.3.4.1–10.11.3).

Révisions de batterie de flux: exigences liées à la batterie de flux mises à jour (5.4.3, 7.1.1–9.11.1).

5. Révisions des normes de performance

Performance au niveau du module: révisé les critères de passage pour les tests de modules (8.5.1).

Plage de température de surface du module: ajusté la plage de mesure (9.7.3, tableau 9.1, 10.5.2).

6. Mises à jour des normes de référence

Ajout de NFPA 855 comme code applicable (1.2, 3.2).

Remplacé UL 1685 par UL 2556: Références standard du câble mis à jour (3.2, 10.2.2).

7. Exigences de sécurité et de structure

Exception structurelle non incombustible supprimée: règles clarifiées de propagation de la flamme extérieure (4.16, 9.1.1–9.7.1).

Considérations de risque de déflagration: Ajout des exigences d'analyse de déflagration à l'annexe A (A3.3.1).

8. Autres mises à jour importantes

Alignement de l'utilisation résidentielle: exigences de code révisées liées aux utilisations résidentielles (1.2, 10.1.1 - a2.3.2).

Restrictions d'installation résidentielle supprimée: supprimé l'instruction interdisant l'installation dans les unités résidentielles.

Extensions de rapport de test: Rapports de test du module, de l'unité et du niveau d'installation élargi (8.4.1, 10.4.1).

Aperçu de l'impact

Flexibilité accrue: les méthodes de sélection de la sélection et de la rampe thermique du FTIR offrent une flexibilité de test.

Portée étendue de l'application: Ajout de tests de batterie au plomb, au nickel-cadmium et à haute température pour couvrir plus de types de technologie.

Sécurité améliorée: règles révisées de propagation des flammes, analyse de déflagration ajoutée pour réduire le risque de propagation d'incendie.

Tests simplifiés: les tests résidentiels utilisent à la place les murs de test, ce qui peut réduire la complexité des tests.

Cette version met l'accent sur la clarté, la sécurité et l'inclusivité technique, s'adaptant aux besoins du développement de la technologie des batteries et de l'évolution réglementaire.

L'UL 9540A évalue la sécurité du système des systèmes de stockage d'énergie après les écarts en retour thermique de la batterie. Il s'agit de la norme de référence pour les tests d'incendie à grande échelle mentionnés dans NFPA 855 et la seule norme consensus reconnue dans NFPA 855.

La libération de UL9540A-2025 marque la mise à niveau stratégique de la sécurité du stockage d'énergie de "Protection passive du feu " à "AVERTISSEMENT ACTIVE ". Si vous devez obtenir des machines de test UL9540A ou un support technique, veuillez nous contacter!
