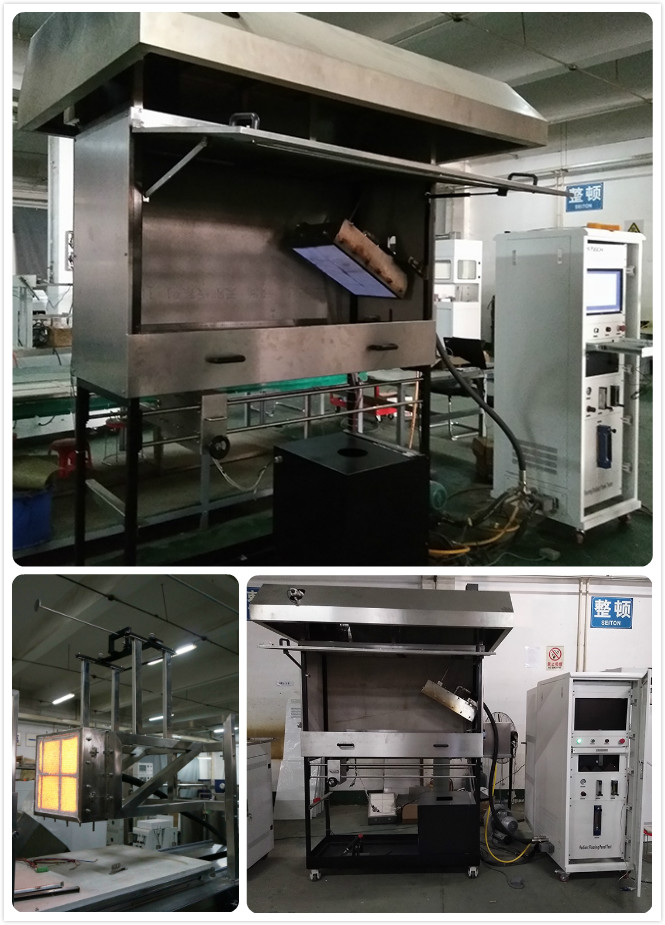

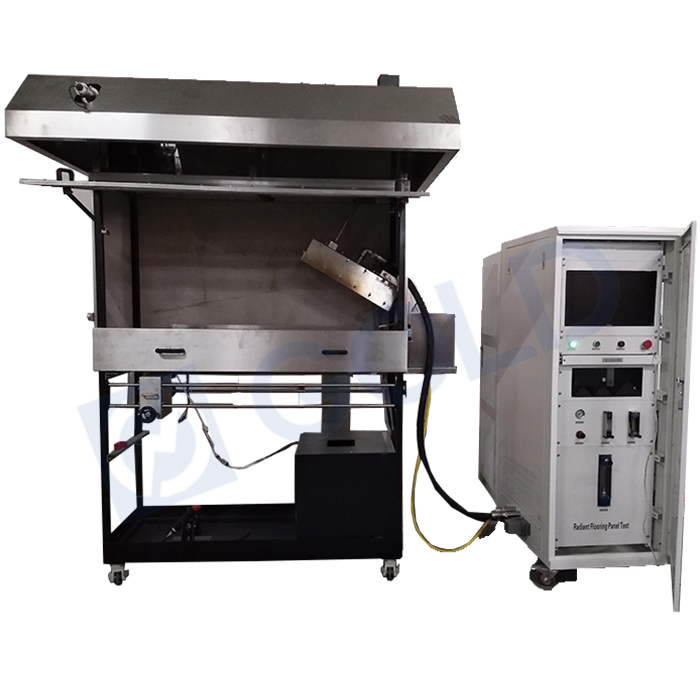

Appareil d'essai de panneau rayonnant de plancher d'OIN 9239

Appareil d'essai de panneau rayonnant de plancher d'OIN 9239

Introduction:

Le flux radiant critique est le principal paramètre du risque d'incendie pour les revêtements de sol, il reflète la capacité de combustion et de propagation des échantillons de revêtements de sol dans des conditions de rayonnement thermique externe. Il s'agit d'un indice de classification de combustion important pour les produits de construction.

Selon les exigences ISO9239-1,2 et GB / T 11785-2005, l'appareil de test pour panneaux rayonnants de plancher mesure le rayonnement critique des revêtements de sol à combustion, à travers l'environnement de rayonnement de la chambre d'essai. Il peut également être utilisé pour mesurer le rayonnement critique du matériau de plancher isolant en cellulose.

L'échantillon est situé à l'horizon descendant d'un panneau de rayonnement gazeux incliné de 30 degrés par surface d'horizon. La flamme pilote en tant que ressource d'allumage a placé une partie du bord de l'échantillon du côté haute température. L'appareil d'essai de panneau rayonnant de plancher enregistre le temps d'allumage par étincelle, le temps de déplacement qui passe horizontalement par un échantillon de longueur.

Application:

1. matériaux de construction

2.Rail

3. intérieur de l'automobile

4.Autres

La norme:

• ISO 9239-1

- Essai de réaction au feu des revêtements de sol - Partie 1: Performance de combustion des matériaux de revêtement de sol testés par chaleur rayonnante ；

• ISO 9239-2

- Essai de réaction au feu du revêtement de sol - Partie 2: L'essai de propagation de la flamme sous le flux de chaleur est de 25 kW / m2 ；

• ASTM E 648

- Test standard du flux radiant critique du sol - le système de revêtement utilise l'énergie thermique rayonnante ；

• ASTM E 970

- À l'aide d'une source d'énergie thermique rayonnante, testez le test standard d'isolation du sol pour le flux radiant critique à l'aide d'une énergie thermique rayonnante

• NFPA 253

- Méthode d'essai standard pour l'utilisation de l'énergie thermique rayonnante, système de superposition de plaques d'essai Flux critique rayonnant ；

• GB / T 11785-2005

Caractéristiques principales:

1. Tous les composants structurels sont en acier inoxydable, d'une belle apparence et d'une résistance à la corrosion.

2. La chambre d'essai est constituée du panneau (calcium + silicate) de 13 ± 1 mm d'épaisseur et 650 kg / m3 de densité nominale.

3. La dimension de passage d'air entre la chambre d'essai et le porte-échantillon d'essai est produite de (0,23 ± 0,03) m3 aux deux côtés de l'échantillon de manière équitable.

4. Le calorimètre est importé des États-Unis, dans une plage de 50 kW / m2.

5. La chambre rayonnante avait un arrêt de 30 ± 1 degré par panneau d'horizon et peut être résistée jusqu'à 900 degrés centigrades. Il doit également être inclus dans la fonction de blocage de sécurité.

6. La source de rayonnement est une plaque radiante en céramique poreuse de 300 mm * 450 mm et inclinée de 30 °.

7. Le brûleur pilote doit être positionné de façon égale à 0,7 mm de diamètre et 19 / EA produit une pente de 60 degrés par fond de ligne médiane.

8. La vitesse de l'air de la cheminée d'échappement doit être fixée à un aspirateur de 2,5 ± 0,2 m / s.

9. Il devrait être utilisé un pyromètre à rayonnement qui peut surveiller un diamètre de 250 mm d'environ 1,4 mètre et a un accessoire de gazon en ml de ± 5 degrés centigrades avec une plage de 480 ℃ à 530 ℃ (température du corps noir) pour ajuster la qualité de la surface de la chaleur du panneau rayonnant. .

10. Il peut être mesuré le débit du chapeau dans la tolérance du panneau de chaleur rayonnante à 110 mm à 910 mm à des intervalles de 100 mm.

11. Il peut ajuster la longueur de la flamme de 60 mm à 120 mm sur la flamme du brûleur pilote.

12. Il peut être d'ajuster la température limitée (900 ℃) du panneau arrière en fonction de la condition de débit d'air du panneau de chauffage par rayonnement.

13. Soupape de contrôle des débits d'entrée, contrôle précis du débit de propane.

Résultat du test:

• Mesurer le flux thermique critique (CHF) qui a observé les transformateurs de longueur de propagation de flamme Kw / m2 en utilisant la vitesse de la chaleur.

• Si l'échantillon prend plus de 30 minutes de test, il peut enregistrer un temps d'extinction de la flamme et la propagation de la flamme la plus éloignée, puis le transforme en CHF.

• Besoin de fumer la section de mesure. il peut être mesuré la densité de fumée par la transmittance du système photométrique.

Spécification:

1. Chambre de cadre en acier, dimension: 1 400 mm (l) × 500 mm (P) × 2 200 mm (H)

2. Taille de la console: 600 mm (l) × 750 mm (P) × 1600 mm (H)

3. Puissance: AC 220V, 50 / 60Hz, 20A

4. Poids: environ 300 kg

5. Instructions: fournir

6. Échappement: 30 ~ 85m3 / min

7. Panneau isolant en silicate de calcium

8. Fenêtre d'observation

9. Plate-forme coulissante pour charger l'échantillon

10. Brûleur d'allumage à déplacement automatique

11. Échelle pour vérifier la propagation de la flamme

12. Thermocouples de type K: plage, température ambiante d'environ 1500 degrés centigrades

13. Porte-échantillon en acier inoxydable

14. Support de panneau d'étalonnage factice pour mesurer le fluxmètre thermique

15. Pyromètre pour mesurer la température du panneau rayonnant

16. Services publics: gaz propane en bouteille, compresseur d'air (5HP)
