Calorimètre à cône ISO 5660

Le calorimètre du cône est capable de déterminer les paramètres tels que le temps d'allumage, le taux de libération de chaleur, la perte de masse et d'autres propriétés pertinentes pour les caractéristiques du feu. Il est conforme à l'ISO 5660; ASTM E1354; BS 476 Partie 15, etc. Il s'agit de l'instrument le plus utilisé dans les matériaux de construction, le rail, le câble et le fil, etc.
État de disponibilité:
Quantité:
  • GD-ISO5660
  • GOLD
  • 9031809090

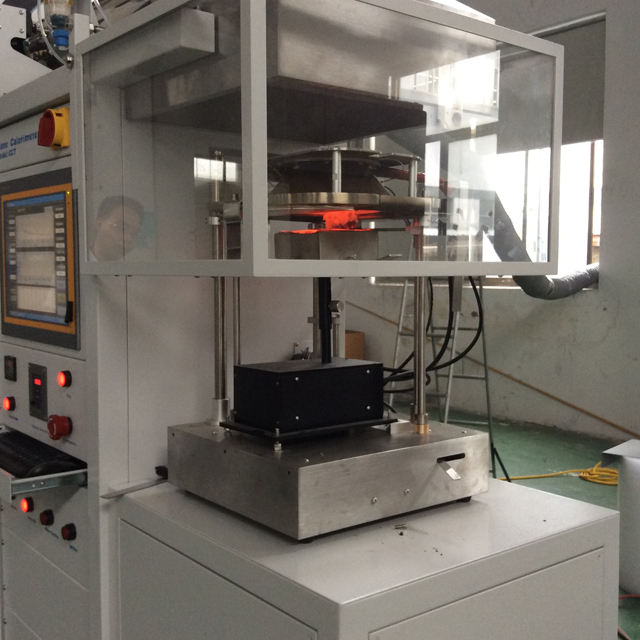

Calorimètre à cône ISO 5660

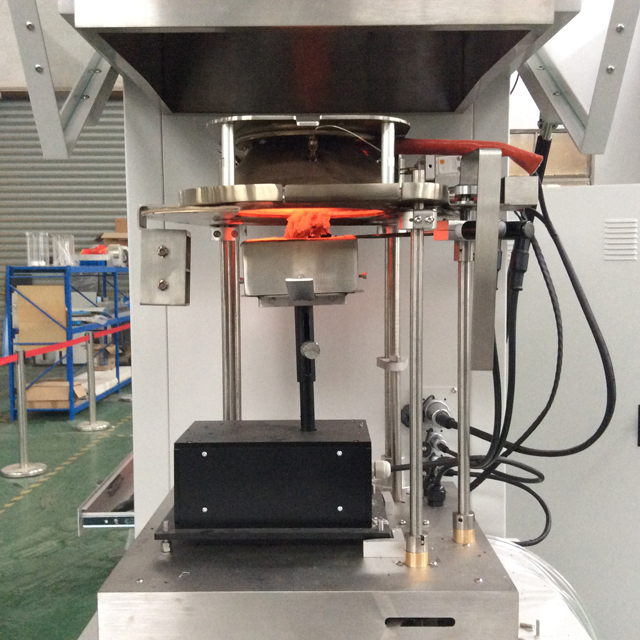

Calorimètre à cône ISO 5660


   Introduction:

Le calorimètre à cône ISO 5660 est un dispositif moderne utilisé pour étudier le comportement de feu de petits échantillons de divers matériaux en phase condensée. Taux de libération de chaleur, taux de perte de masse, Génération de CO et CO2, la consommation d'oxygène .ETC sera testée. Il est largement utilisé dans le domaine de l'ingénierie de sécurité incendie.



   Application:

* Matériaux de construction

* Rail

* IMO

* Fil et câble

* Autre



   Normes:

• ISO 5660

Réaction aux tests de feu - Libéraison de chaleur, production de fumée et taux de perte de masse

• ASTM E 1354

Méthode d'essai standard pour la chaleur et les taux de libération de fumée visibles pour les matériaux et les produits à l'aide d'un calorimètre de consommation d'oxygène

• BS 476 Pt.15

Tests d'incendie sur les matériaux de construction et les structures - Méthode pour mesurer le taux de libération de chaleur des produits



   Traits:

1. Calorimètre à cône ISO 5660 avec armoire d'analyse mobile, peut être connecté à un grand système de test de taux de libération de chaleur tels que ISO 9705, EN 13823, etc., respectés à l'ISO 5660, ASTM E1354, BS 476 partie 15, etc. Tester les normes.

2. Corps de test intégré et armoire d'analyse de 19 pouces, ordinateur à écran tactile PC intégré PC 15 pouces, pour l'ensemble du contrôle et des tests automatiques.

3. Power nominale de chauffage conique 5000W, la sortie de chaleur de 0 ~ 100 kW / m2, en utilisant un contrôleur de température PID, tandis que le cône de rayonnement peut être horizontal ou vertical.

4. Exposé à la partie centrale de la surface de l'échantillon 50 x 50 mm, le rayonnement au centre de l'écart ne dépasse pas 2%.

5. La plage de pesage d'échantillon est de 0 à 3000 g, précision: 0,1 g.

6. L'obturateur fractionné automatique s'est automatiquement ouvert pour transmettre le rayonnement à l'échantillon.

7. Le calorimètre du cône ISO 5660 est équipé d'un analyseur d'oxygène paramagnétique ABB EL3020, en utilisant la méthode de changement paramagnétique pour mesurer la concentration d'oxygène dans le gaz. La plage de concentration de 0 à 25%.

8. Analyse de la densité de fumée utilisant un système laser, le système se compose d'un laser de 0,5 MW HE, du détecteur principal et d'un détecteur auxiliaire.

9. Le système d'échappement se compose du ventilateur, du couvercle de collecte de fumée, du tuyau d'échappement et du débitmètre de plaque à orifice, etc. Débit du ventilateur d'échappement de 0 ~ 50 g / s, précision 0,1 g / s.

10. Un échantillonneur d'anneau a été installé à partir du capot de collecte de fumée à 685 mm, avec 12 trous.

11. Le débit d'échappement doit être déterminé en mesurant la différence de pression des deux côtés de l'orifice de bord tranchant à 350 mm au-dessus du ventilateur, le diamètre intérieur de la plaque à orifice de bord tranchant est de 57 mm + 1 mm.

12. Le système d'échantillonnage de gaz ABB SCC-S comprend la pompe d'échantillonnage, le filtre, le piège à froid, les décharges des eaux usées, les filtres à eau et les filtres CO2.

13. Système de refroidissement par eau portable sans avoir besoin d'eau et de plomberie lors de l'utilisation du compteur de flux de chaleur (pour ISO 5660).

14. Afin de calibrer la réponse de l'ensemble du système de test, l'utilisation d'un brûleur d'étalonnage en laiton d'ouverture carrée a été utilisée pour mesurer la valeur du coefficient C.

15. Le système d'acquisition de données est capable d'enregistrer l'analyseur d'oxygène, le compteur d'orifice, le thermocouple et d'autres instruments de la sortie.

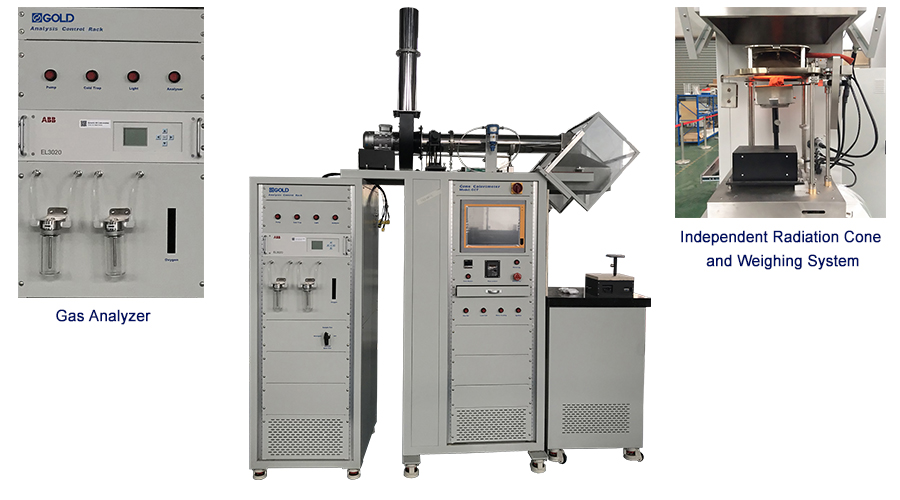

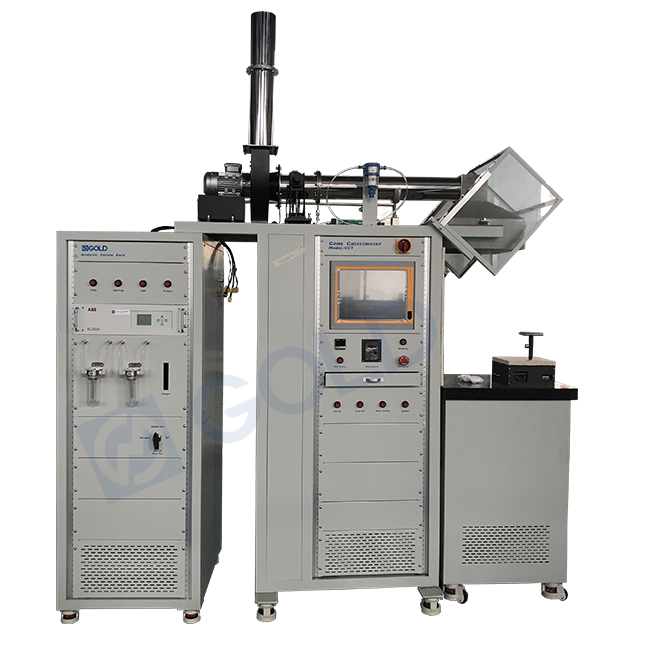

Calorimètre à cône ISO 5660

Résultat de test de Calorimètre CONE ISO 5660:

• Flux de chaleur, unité: KW / M2

• Débit des conduits d'échappement, unité: l / s

• Facteur C, unité: 1 / kg․

• Temps d'allumage et temps d'extinction, unité: s

• Consommation totale d'oxygène, unité: g

• Libération totale de fumée, unité: m / m2

• perte de masse et taux de perte de masse, unité: g, g / s

• Taux de libération de chaleur, unité: MJ / kg, kw / m2

• chaleur efficace de combustion, unité: MJ / kg

• Rendement en monoxyde de carbone, unité: kg / kg

• rendement en dioxyde de carbone, unité: kg / kg



   Spécification:


Nom de produit Calorimètre à cône
Standard ISO 5660, ASTM D1354, BS 476-15
Taille
1 800 mm (w) * 900 mm (d) * 2 650 mm (h)
Du pouvoir
220 V AC, 50/60 Hz, 30 A
Lester
environ 450 kg
Manuel
Fourni
Échappement
50 L / s
Services publics
Air comprimé, méthane, azote, CO / CO2 Mélange de gaz, collecteur de poussière
