Test de résistance au feu des fils et câbles CEI 60331 et machine de test de marteau

CEI 60331 Test de résistance au feu de câbles et de câbles et machine à essai de marteau respectent pleinement les dernières exigences standard de la conception et de la fabrication de BS6387-2013; L'équipement peut enregistrer le coût des multiples boîtes de contrôle électrique pour les clients dans la plus grande mesure. Il peut tester trois tests sur la base d'une boîte de commande électrique.
Le système utilise un système de contrôle du micro-ordinateur à écran tactile; Diverses expériences peuvent être librement sélectionnées sur l'écran.
Le banc de test de marteau peut également réaliser une allumage automatique ou une allumage auxiliaire manuelle. La température de la flamme peut atteindre plus de 950 degrés.
État de disponibilité:
Quantité:
  • Gd-iec60331-2
  • GOLD
  • 9031809090
CEI 60331 Test de résistance au feu de câble et de câble et machine à essai de marteau


   Introduction:

Les fils et les câbles qui sont difficiles à tirer feu et ont la capacité d'empêcher ou de retarder la propagation de la flamme se réfèrent généralement à des fils et aux câbles pouvant transmettre le GB / T18380.3 (équivalent à IEC60332-3) test.eces Résistance au feu 60331 et au câble Machine de test de test et de marteau se conformer pleinement aux dernières exigences standard de la conception et de la fabrication BS6387-2013; L'équipement peut enregistrer le coût des multiples boîtes de contrôle électrique pour les clients dans la plus grande mesure. Il peut tester trois tests sur la base d'une boîte de commande électrique.

Le système utilise un système de contrôle du micro-ordinateur à écran tactile; Diverses expériences peuvent être librement sélectionnées sur l'écran.
Le banc de test de marteau peut également réaliser une allumage automatique ou une allumage auxiliaire manuelle. La température de la flamme peut atteindre plus de 950 degrés.


   Standard:

• CEI 60331 Partie 12

• CEI 60331 Partie 31

• CEI 60331-1

• BS6378 (option)


   Caractéristiques principales:

Test de résistance au feu:

1. Le brûleur est une torche de gaz de propane de type courroie avec un mélangeur Venturi, la buse mesure 500 mm de long et de 15 mm de large et est équipée d'un mélangeur Venturi.

2. Trois rangées de trous de combustion sont échelonnées, la largeur de l'extrémité avant du brûleur: 15mm; Le diamètre du trou: 1,32 mm, la distance entre les centres des trous: 3.2mm.

3. Une rangée de trous de guidage est fournie sur les deux côtés de la plaque de buse pour empêcher la flamme.

4 Importé avec double débitmètre et régulation de la pression.

5 Débit d'air (80 ± 5) l / min; Débit de propane (5 ± 0,25) l / min.

6. Avec un diamètre de dispositif de mesure de température 2mm; (Thermocouple de type K).

sept. Un clip est installé à une extrémité du support d'échantillon pour fixer l'échantillon et l'autre extrémité facilite le transfert de chaleur le long de la direction longitudinale de l'échantillon.

8 L'échantillon de câble est supporté par deux anneaux métalliques d'une longueur moyenne d'environ 300 mm.

9 Le diamètre intérieur de la bague métallique supportée par échantillon est de 150 mm et le diamètre de la section de la bague est de 10 ± 2 mm.

dix. La position de la torche de brûleur n'est pas inférieure à 200 mm du bas de la boîte à combustion et d'au moins 300 mm du mur de la boîte.

11 L'axe horizontal de la torche de brûleur est de 70 ± 10 mm de l'extrémité inférieure de l'échantillon de câble et l'axe longitudinal du brûleur est d'environ 45 mm de l'axe vertical du câble.

12 Deux thermocouples de diamètre de 1,5 mm (A, B) sont installés horizontalement sur les côtés à gauche et à droite de 45 mm de la ligne centrale du brûleur, vérifiez que la température de la flamme est comprise entre 750 + 50 ºC; Selon la norme BS6387, la température peut également atteindre 950 ºC.

13. Avec une fonction de détection intelligente, lorsque l'échantillon a un court-circuit pendant le test, il alarme automatiquement et éteindra la source de feu.

14 Contrôle intelligent de l'écran PLC Plus tactile et enregistrez et stockez automatiquement les données de test.

15 Le courant de fusible dans le circuit d'échantillon est 2a.

16 L'exemple de la puissance d'application AV 100V ~ 1000V est réglable.

17 Le temps d'alimentation en incendie peut être défini librement, le temps recommandé de la norme est de 90min.

18 La chambre de combustion de 27 m³ est facultative.

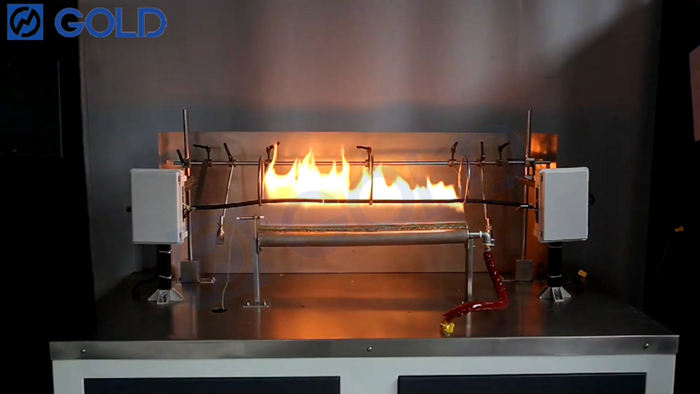

CEI 60331 Test de résistance au feu de câble et de câble et testeur de marteau

Test de marteau:

1. Structure d'impact d'un support en acier inoxydable; Traitement de peinture de pulvérisation de l'armoire.

2. Le moteur indépendant atteint la boîte de commande.

3. Tige en acier ronde épaisse avec un marteau de ¢ 25 et une longueur de 600.

4 Le cône coupant les coups de cône librement à un angle de 60 °.

5 Le marteau à tige entraînée par le moteur effectue une action d'impact périodique du martelage.

6. Cycle de marteau (heure): 10 ~ 999s (peut être défini, la norme nécessite 30 ± 2 secondes / heure).

sept. Temps de test total: 0 ~ 9999s.

8 Brûleur de bande (identique au test de pulvérisation) (partagé avec banc d'essai de combustion réfractaire).

9 Température de test 600 ~ 1000 ° (une grade 650 °, B grade 750 °, C, D grade 950 °).

dix. Le diamètre du thermocouple de mesure de la température est inférieur à 2 mm. (Partagé avec banc d'essai de combustion réfractaire);

11 Pendant le test, chaque câble de phase passe 0,25a courant.

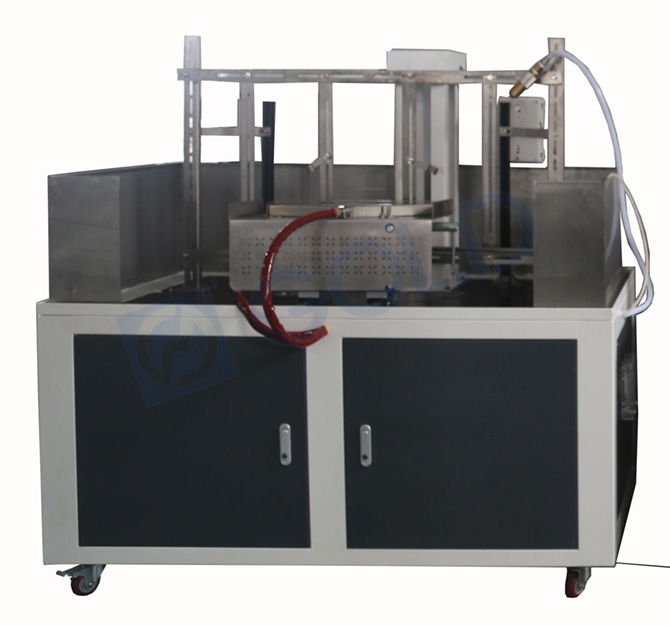

BS 6387 Test de résistance au feu de câble câble
