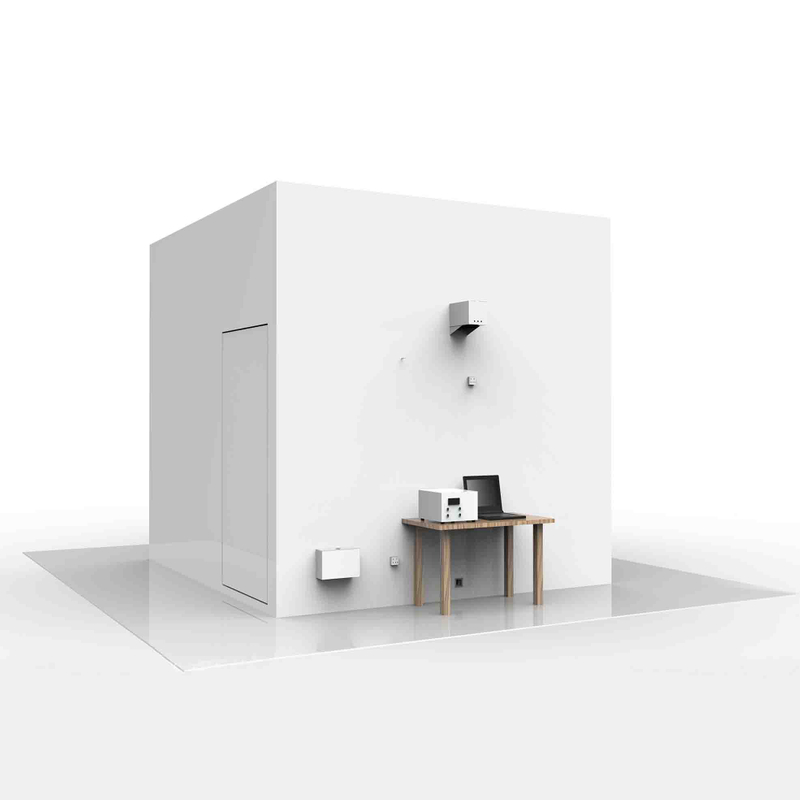

Testeur de densité de fumée IEC 61034 3M Cube

Le testeur de densité de fumée de 3 mètres est l'équipement de test mesurant la fumée générée lorsque le câble ou le câble optique est placé horizontalement et brûlez sous une ressource incendie définie dans la condition spécifiée (chambre 3M3 requise par IEC61034). Cet équipement est important de mesurer la génération de fumée de la valeur de la pénétration de la source de lumière à travers la fumée générée lorsque le câble exposé à la source d'incendie standard spécifiée (éthanol 90 ± 1%, méthanol 4 ± 1% et eau distillée 6 ± 1%) 1L ± 0,01L est brûlé.
État de disponibilité:
Quantité:
  • Gd-iec60134
  • GOLD
  • 9031809090

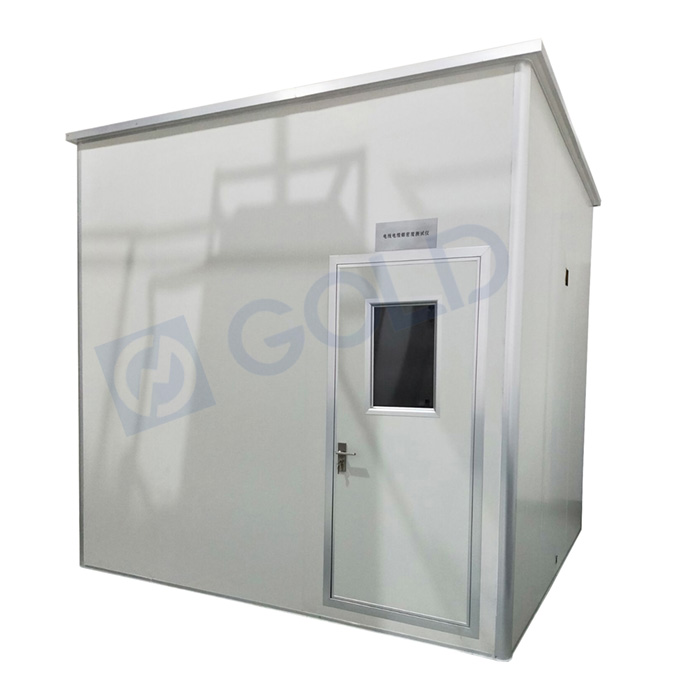

Testeur de densité de fumée de câble CEI 61034 3M Cube

Testeur de densité de fumée de câble CEI 61034 3M Cube


   Introduction:

Le testeur de densité de fumée de 3 mètres est l'équipement de test mesurant la fumée générée lorsque le câble ou le câble optique est placé horizontalement et brûlez sous une ressource incendie définie dans la condition spécifiée (chambre 3M3 requise par IEC61034). Cet équipement est important de mesurer la génération de fumée de la valeur de la pénétration de la source de lumière à travers la fumée générée lorsque le câble exposé à la source d'incendie standard spécifiée (éthanol 90 ± 1%, méthanol 4 ± 1% et eau distillée 6 ± 1%) 1L ± 0,01L est brûlé.



   Standard:

IEC 61034 - 1 & 2

- Mesure de la densité de fumée des câbles brûlant sous condition définie

- Partie 1: Appareil d'essai

- Partie 2: procédure de test et exigences

BS 6853

- Code de pratique des précautions d'incendie dans la conception et la construction de trains de transport de passagers



   Caractéristique:

1. La superficie interne de chambre est de 3000 mm ± 30 mm et elle est structurée comme une enceinte cubique avec angle de cadre de fer fixe approprié.

2. Il est configuré avec une porte avec des fenêtres en verre à tester et dans les deux faces du côté opposé, il y a une fenêtre transparente scellée (minimum 100mmx100mm) avec un système de mesure de lumière horizontale qui permet une pénétration de la lumière.

3. Conçu pour empêcher l'exposition directe de la lumière du soleil et des changements météorologiques graves dans le boîtier.

4 La photocellule et la source de lumière sont situées dans la partie centrale des deux fenêtres de la surface du mur de l'autre côté pour éviter tout contact physique.

5 Une lampe pour fournir une lumière régulière est installée.

6. Deux types de système de filtrage automatique (Carrusel) sont installés pour calibrer automatiquement la transmissivité de la lumière.

7. La réduction de la lumière par la fumée est mesurée à l'aide de la photocellule.

8 Afin de vérifier en conséquence l'intensité du rayonnement pour mesurer le changement de lumière par auto-émission, l'équipement a été conçu pour s'adapter à divers types de filtres dans la source de lumière.

9 Système de support pour permettre un raccord séparé de la source de lumière et de la photocellule dans la paroi extérieure.

dix. La source de lumière est une lampe halogène avec une lampe à cristaux propres et un filament de tungstène.

11 Puissance moyenne: 100W, tension moyenne: DC12V, vitesse moyenne de la lumière: 2000 lm ~ 3000 lm et température de couleur moyenne: 2800K ~ 3200K.

12 La cellule photoélectrique du récepteur est le type de sélénium ou de silicone et a une réaction de spectre conforme à l'observateur photopique (semblable à un œil humain) de la Commission internationale sur l'illumination (CIE).

13. Un système de chauffage est installé dans le cube pour correspondre rapidement à la température standard (25 ± 5) dans le test initial.

14 Nous recherchons la sécurité et la commodité du testeur via un système d'allumage automatique.

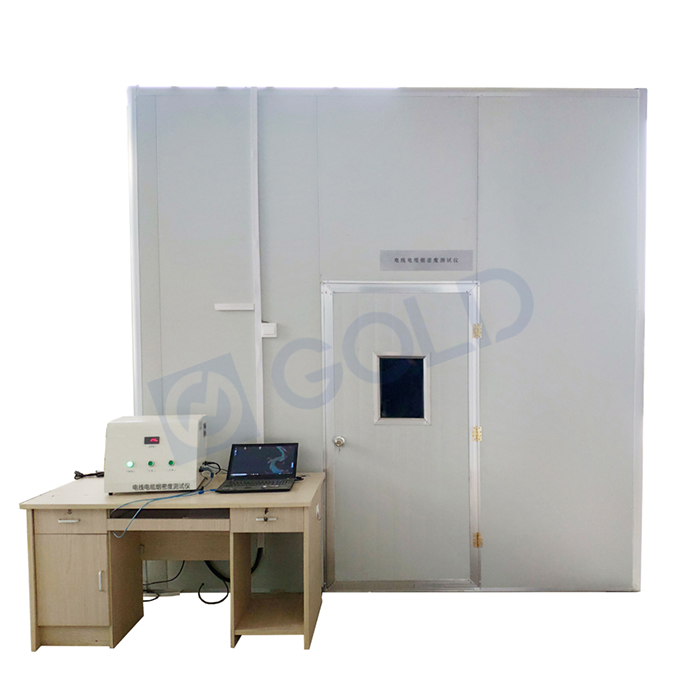

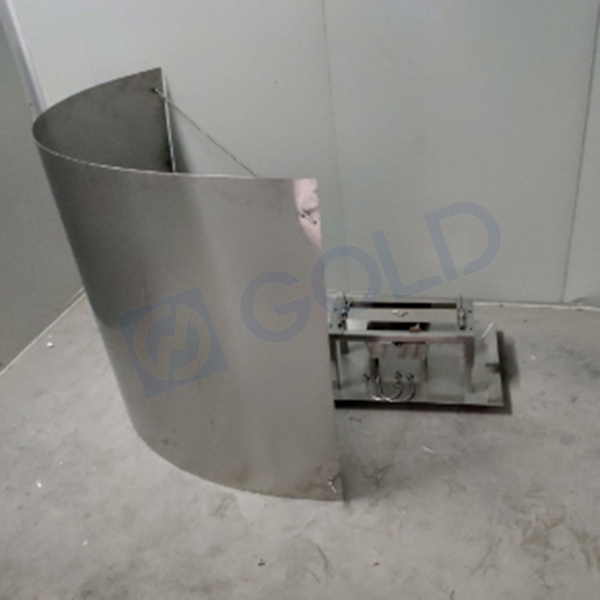

Testeur de densité de fumée pour câble IEC 61034Testeur de densité de fumée CEI 61034


Résultat du test:

- Temps de flamme (min)

- Temps to max ao

- Min Light Transittance (%)

- Ajouter une caractéristique de la zone de carbonisation

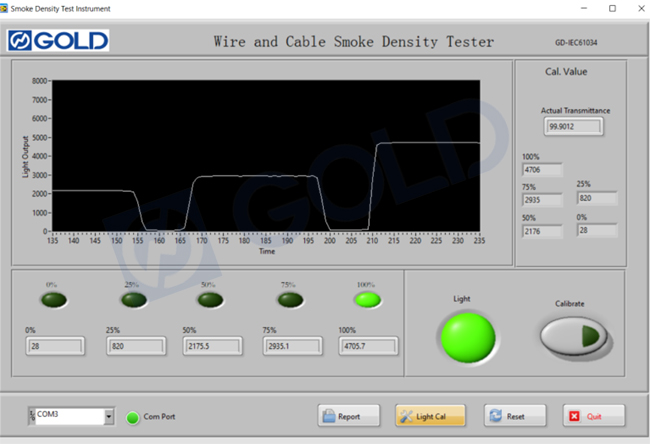

CEI 61034 Testeur de densité de fumée de câble et de câble


   Spécification:

Dimension de cadre

3 000 (W) × 3 000 (d) × 3 000 (h) mm
Matériau de cadre Acier inoxydable SUS 301
Fenêtre scellée transparente 100 × 100 mm
Fondation fixée Unité de fixation
Puissance de la source de lumière DC12V, 100W
Angle de mise au point de la source de la lumière 48˚ - 4,5˚
Intensité de la source de la source de lumière 1:20
Diamètre de la cellule photo Ø45 mm
Type de cellule de cellule photoélectrique Cellule de sélénium
Flux de ventilateur de soufflante d'échappement 7 m3 / min ~ 15 m3 / min
Taille d'échappement 246 (W) x 220 (D) x 205 (h) mm
Matériau de soufflante d'échappement Acier inoxydable (ventilateur intérieur)
Pouvoir d'échappement AC220V, 60Hz, φ1, 210W
Débit d'échappement de ventilateur (max) 8.0m3/ min
Amortisseur de contrôle automatique pour l'échappement
Pouvoir AC220V, 60Hz
Couple Normal 300kg.f.cm, max 480 kf.f.cm
Angle de rotation 0 ~ 90˚ ± 5˚
Vitesse du vent ≤ 15m / sec
Dimension du rack de contrôle 730 (w) x 650 (d) x 1 400 (h) mm
