BS 6387 Équipement d'impact résistant aux incendies de câble et de test de pulvérisation d'eau pour les câbles LSZH FR

Équipement d'impact résistant aux incendies et d'équipement de pulvérisation d'eau

Introduction du produit:

Contrôles et surveille le courant, la tension et le flux de gaz pendant le test, et les courbes de résultat du test peuvent être sorties et imprimées. Convient pour les câbles isolés minéraux avec des tensions nominales ne dépassant pas 0,6 à 1 kV, en maintenant l'intégrité du circuit pendant de longues périodes dans des conditions d'incendie. Se conforme à la norme britannique de câble résistant au feu, BS6387, "Spécification pour les exigences de performance pour les câbles conservant l'intégrité du circuit sous le feu. "

Normes:

● BS6387-2013
● GB / T19216. (11, 21, 23, 25) -2003;
● GB / T19216. (12, 31) -2008;
● IEC60331— (1, 2, 11, 21, 23, 25): 2018;
● GB / T19666-2019
● EN50200-2006

Caractéristiques techniques:

I. Test de résistance au feu BS:

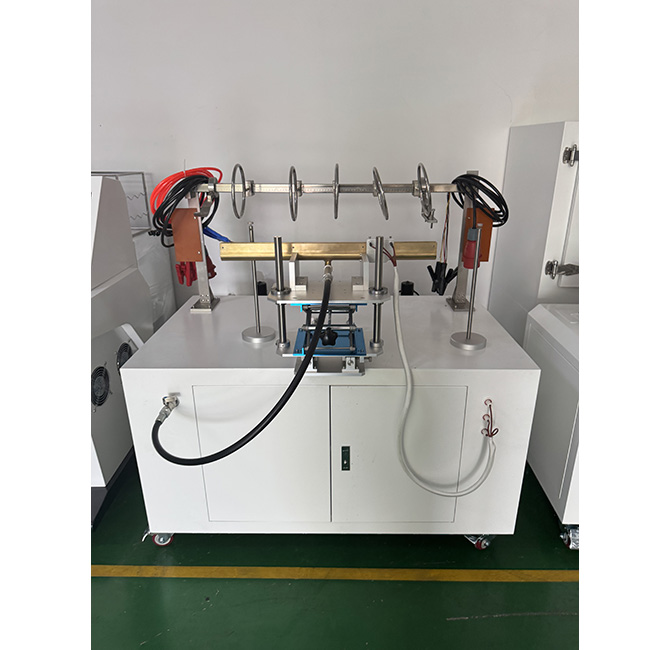

1. Système de support du câble: Le câble est serré horizontalement à une extrémité de la gaine du câble. La section centrale du câble est fixée avec deux anneaux métalliques (espacés de 300 mm d'intervalle). Les anneaux sont mis à la terre au reste des parties métalliques de l'appareil. Pour les câbles non armés avec un diamètre inférieur à 10 mm, ou d'autres câbles qui peuvent subir des mouvements importants pendant le test, trois anneaux supplémentaires sont nécessaires, chacun sécurisé à environ 150 mm de l'anneau d'origine.
2. Appareil de test de continuité: Pendant le test, le courant est passé à travers tous les cœurs de câble. Un transformateur connecté à trois phases avec une capacité suffisante pour maintenir un courant de fuite maximal autorisé de 2A à la tension d'essai est utilisé. À l'autre extrémité du câble, une charge est connectée à chaque noyau, en appliquant un courant d'environ 0,25 A à la tension de câble nominale.
3. Source de chaleur: un brûleur conforme à l'AGF-1857B, avec une longueur de buse de 610 mm.
4. Mesure de la température: un thermomètre blindé de 1,5 mm de diamètre est placé près de l'entrée d'air, parallèle au brûleur et 75 mm au-dessus.
5. Tester la température de la flamme: 950 ± 40 ° C.
6. Tester Specimen: Le spécimen est une section du produit fini, au moins 1200 mm de long, avec 100 mm de gaine et le revêtement retiré à chaque extrémité. Les conducteurs aux deux extrémités du câble doivent être connectés conformément aux spécifications électriques.
7. Tension d'essai: réglable de 100 à 1000v.
8. Courant de test: réglable de 100 à 260mA.

Ii BS Tests mécaniques de vibration et de résistance au feu:

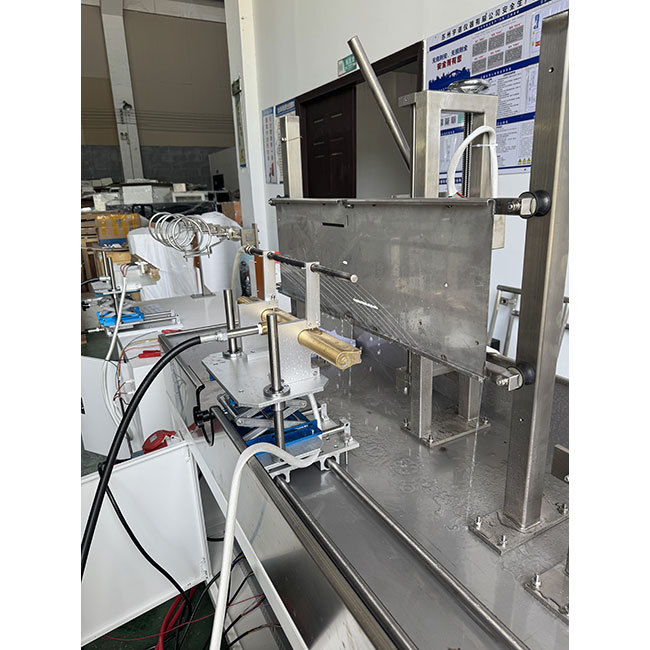

1. Mur et installation: le mur est construit en matériau ignifuge résistant à la chaleur et est fixé à deux poutres en acier horizontales, l'une en haut et l'autre au bas de la dalle. La dalle mesure environ 900 mm de long, 300 mm de large et 9 mm d'épaisseur. Le poids total de la paroi (dalle plus cadre de support) est de 10 ± 0,5 kg. Chaque poutre en acier est un tube en acier carré de 25 mm d'environ 1 m de long. Si un matériau de remplissage est nécessaire, il doit être placé à l'intérieur du faisceau. Le faisceau supérieur doit être fixé à la dalle de sorte que sa surface supérieure est à la rond avec le bord supérieur de la dalle. Chaque faisceau et le bord extérieur de la dalle ont un trou horizontal, dont l'emplacement précis est déterminé par les coussinets de support spécifiques et les exigences du cadre de support. Le mur est collé au cadre avec quatre bagues en caoutchouc, environ 32 mm de diamètre et 20 mm d'épaisseur.
2. Source de chaleur: Un brûleur se conformant à l'AGF-1857B avec une longueur de buse de 500 mm.
3. Mesure de la température: un thermomètre blindé de 1,5 mm de diamètre est inséré à travers le mur, à 8 à 10 mm du mur. La température est mesurée en utilisant la procédure suivante: Un thermomètre est fixé à une extrémité d'une tige en acier douce (3 mm ± 5% de diamètre et 300 mm de long) afin qu'il puisse mesurer la température de la tige. La tige est maintenue près de la flamme, maintenant une distance de 40 à 50 mm. À une température de flamme de 950 ° C, la tige atteint 400 ° C en 10 à 20 secondes. À une température de flamme de 650 ° C, la tige atteint 400 ° C en 20 à 40 secondes.
4. Tester la température de la flamme: 950 ± 40 ° C. 5. Dispositif de vibration: se compose d'une tige en acier douce (25 mm de diamètre ± 5%, longueur de 600 mm ± 5%). La section longitudinale de la tige est parallèle au mur et à 200 mm au-dessus du haut du mur. Un axe divise la tige en deux sections, 200 mm et 400 mm, avec la section plus longue face au mur. La tige est passée d'une position parallèle au centre de la paroi à une température de 60 ° C, toutes les 30 ± 2 secondes.
6. Tension d'essai: réglable de 100 à 1000v.
7. Courant de test: réglable de 100 à 260mA.

Iii. Test de résistance à l'eau et au feu BS:

1. Source de chaleur: brûleur conforme à l'AGF-1857B, avec une longueur de buse de 500 mm;
2. Mesure de la température: un thermomètre blindé de 1,5 mm de diamètre est placé sur le dessous du câble;
3. Tester la température de la flamme: 650 ± 40 ° C;
4. Spray à eau: une buse est montée sur un support, directement au centre du brûleur. Une pression d'eau de 250kpa à 350kpa est appliquée, pulvérisant 0,25 à 0,30 litre par mètre carré d'eau près de l'échantillon. Ce taux est mesuré à l'aide d'un plateau profond situé au centre avec son axe long parallèle à l'axe du câble. Le plateau mesure environ 100 mm de large et 400 mm de long.
5. Spécimens: des échantillons supérieurs à 1500 mm sont tirés de produits finis et soumis à un test de pliage à température ambiante. 100 mm de revêtement et de revêtement sont retirés de chaque extrémité. Les conducteurs aux deux extrémités du câble doivent être correctement traités conformément à la connexion électrique et aux recommandations du fabricant.
6. Tension d'essai: réglable de 100 à 1000v.
7. Courant de test: réglable de 100 à 260mA.

Iv. BS8491-2008 Tests mécaniques de vibration, d'incendie et de résistance à l'eau (Identique à GB / T19666-2019 Annexe B: Méthode d'essai de jet d'eau):


1. L'échelle d'essai mesure 1200 ± 100 mm de long et 600 ± 50 mm de haut, avec une masse totale de 18 ± 1 kg.
2.
3. Mesure de la température: fixer un panneau d'essai résistant à la chaleur isolée (10 ± 2 mm x 300 ± 50 mm x 900 ± 100 mm) à une échelle d'essai. Deux thermocouples de 1,5 mm de diamètre sont montés horizontalement sur l'échelle, avec leurs lignes centrales à 100 ± 10 mm au-dessus du bas du panneau de test et leurs pointes de 20 ± 1 mm devant le panneau. Positionnez le centre de la buse de torche à 50 ± 10 mm en dessous et 100 ± 10 mm devant les deux thermocouples. Après avoir allumé la torche, ajustez le débit de gaz et enregistrez la température toutes les 30 secondes pendant 10 minutes. La température moyenne calculée doit être comprise entre 830 ° C et 870 ° C. Si la température ne répond pas à la norme, ajustez le débit de gaz et la position de la torche dans la tolérance standard et révisez. 4. Dispositif de vibration: se compose d'une tige en acier (25 mm ± 0,1 mm de diamètre, 600 mm ± 5 mm de longueur). La section longitudinale de la tige est parallèle au mur et à 200 mm au-dessus du haut du mur. Un axe divise la tige en deux sections, 200 mm et 400 mm, avec la section plus longue face au mur. La tige est passée d'une position parallèle au centre de la paroi à 60 ° C, à 30 ± 2S d'intervalle.
5. Buse: Une buse avec une prise de 6,3 mm conforme à BS EN60529014-1992 doit être utilisée. La ligne médiane de la buse doit être à un angle de 45 ± 5 degrés par rapport à la verticale, la buse située à 500 ± 25 mm du point d'impact de l'échantillon. Le débitmètre doit être ajusté pour maintenir un débit d'eau de 12,5 L / min.
6. Tension d'essai: réglable de 100 à 1000v.
7. Courant de test: réglable de 100 à 260mA.

V. EN50200-2006 Test de pulvérisation d'eau pour les petits câbles non protégés dans les voies d'urgence (identiques à GB / T19666-2019 Annexe A: Méthode d'essai de pulvérisation d'eau)

1. Mur et installation: Le mur est construit en matériau ignifuge résistant à la chaleur et est fixé à deux poutres en acier horizontales, l'une en haut et l'autre au bas de la dalle. La dalle mesure environ 900 mm de long, 300 mm de large et 9 mm d'épaisseur. Le poids total de la paroi (dalle plus cadre de support) est de 10 ± 0,5 kg. Chaque poutre en acier mesure un tube en acier carré de 25 mm d'environ 1 m de long. Si un matériau de remplissage est nécessaire, il doit être placé à l'intérieur du faisceau. Le faisceau supérieur doit être fixé sur la dalle de sorte que sa surface supérieure est à la chasse avec le bord supérieur de la dalle. Chaque faisceau et le bord extérieur de la dalle ont un trou horizontal, dont l'emplacement précis est déterminé par les coussinets de support spécifiques et les exigences du cadre de support. Le mur est collé au cadre avec quatre bagues en caoutchouc d'environ 32 mm de diamètre et 20 mm d'épaisseur.

2. Source de chaleur: brûleur conforme à l'AGF-1857B, avec une longueur de buse de 500 mm.
3. Mesure de la température: un thermomètre blindé de 1,5 mm de diamètre est inséré à travers le mur, avec le thermomètre positionné de 8 à 10 mm du mur. La température est mesurée à l'aide de la procédure suivante: Fixez un thermomètre à une extrémité d'une tige en acier douce (3 mm ± 5% de diamètre, 300 mm de long) afin qu'il puisse mesurer la température de la tige. Tenez la tige près de la flamme, en maintenant une distance de 40 à 50 mm. À une température de flamme de 950 ° C, la tige atteint 400 ° C en 10 à 20 secondes. À une température de flamme de 650 ° C, la tige atteint 400 ° C en 20 à 40 secondes.
4. Tester la température de la flamme: 950 ± 40 ° C.
5. Appareil de vibration: se compose d'une tige en acier douce (25 mm ± 5% de diamètre, 600 mm ± 5% de longueur). La section longitudinale de la tige est parallèle au mur, à 200 mm au-dessus du haut du mur. Un axe le divise en deux sections, 200 mm et 400 mm, avec la section plus longue face au mur. La tige est passée d'une position parallèle au centre de la paroi à un intervalle de 30 ± 2 secondes à partir de 60 ° C.
6. Buse: composé d'un tube en acier inoxydable avec un diamètre extérieur de 16 mm et une épaisseur de paroi de 1 mm. Le tube a 17 trous circulaires de 0,85 mm à un espacement de 30 mm. La buse pulvérise de l'eau sur l'échantillon à un débit de 0,8 ± 0,05 L / min.
7. Test de test: réglable de 100 à 1000 V.
8. Courant de test: réglable de 100 à 260 Ma.

Caractéristiques:

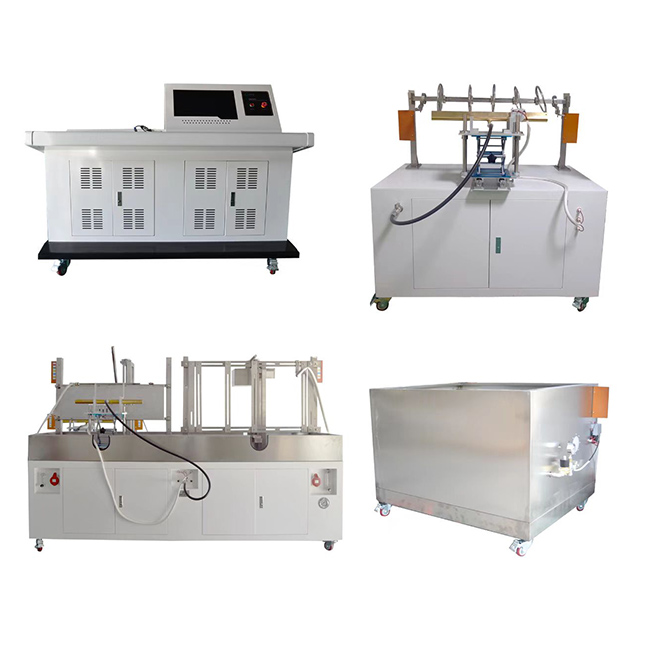

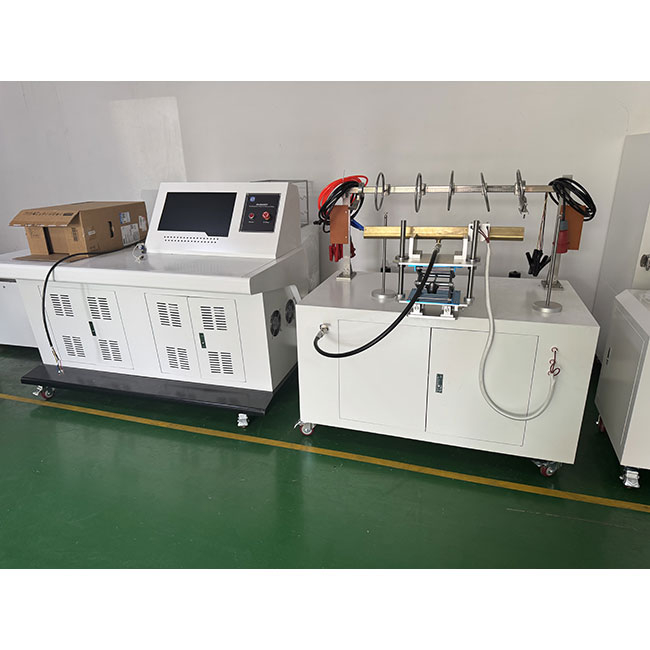

● Dimensions de l'armoire de test: 1500 mm (w) × 850 mm (d) × 1600 mm (h);

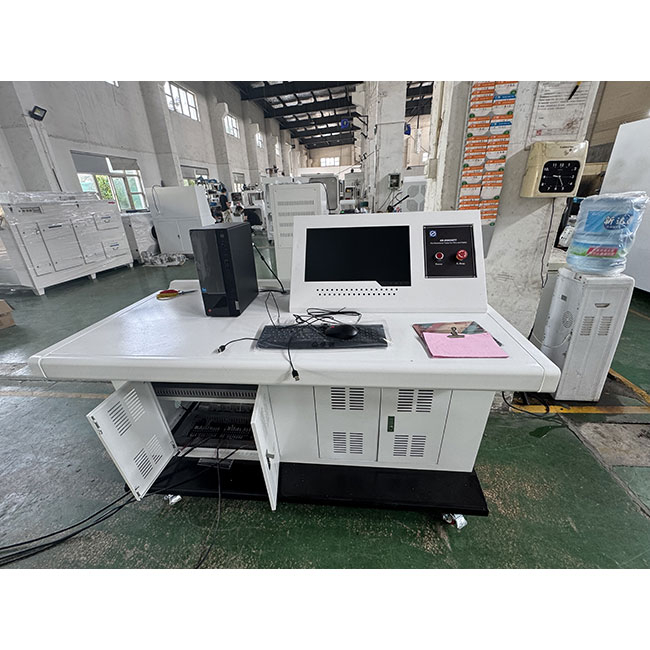

● Dimensions de la console de contrôle: 1500 mm (w) × 900 mm (d) × 1300 mm (h);

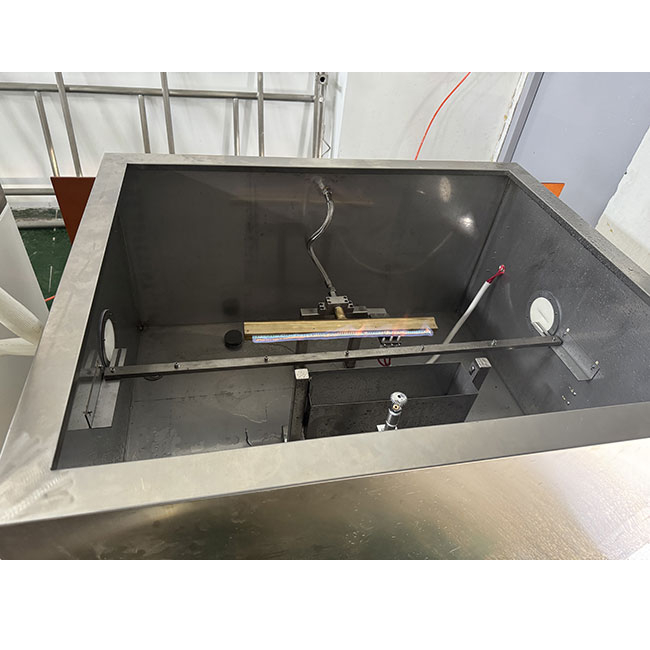

● Dimensions du réservoir d'eau: 1500 mm × 1200 mm × 900 mm;
● Chambre de test: (fourni le client);
● Source de gaz: propane, air (fourni le client);
● Alimentation électrique: trois phases, cinq fils, AC 380V, 50 / 60Hz, 30A.
