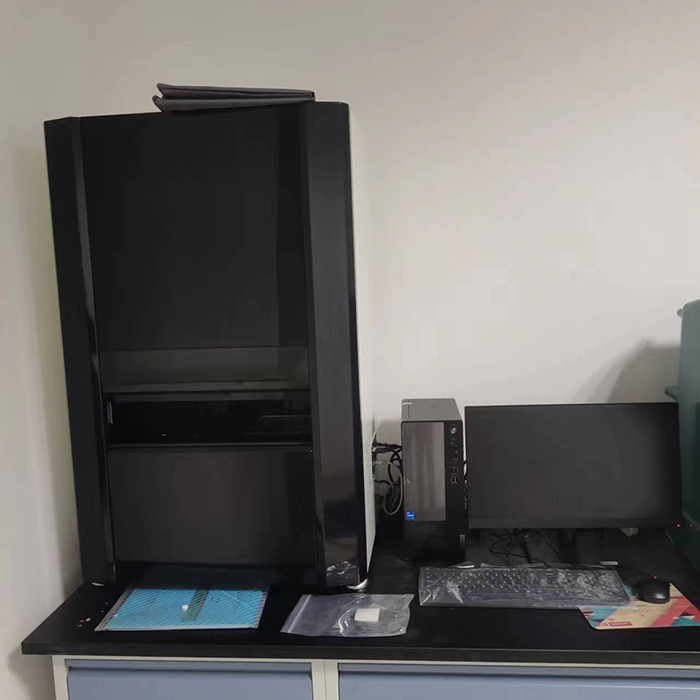

Fil et câble Testeur d'épaisseur d'isolation de projecteur entièrement intelligent

Fil et câble Testeur d'épaisseur d'isolation de projecteur entièrement intelligent

      Le projecteur entièrement intelligent est développé sur la base des exigences de mesure des dimensions de la coupe transversale des câbles de diverses structures dans les normes GB / T2951.11-2008 et IEC60811-1-2001. S'appuyant sur l'acquisition d'images et la technologie de traitement des images, le produit atteint une mesure rapide et précise. L'instrument intègre des caméras industrielles de 5 à 20 millions de pixels, des lentilles télécentriques, des logiciels d'algorithme de support et des sources de lumière rouge plate, et peut mesurer le diamètre intérieur, le diamètre extérieur, l'épaisseur minimale / maximale / moyenne, l'excentricité et d'autres données de divers types d'isolation par câble et de transversaux de gaine.

     Pour garantir la précision de l'acquisition d'images et la répétabilité de mesure, cet instrument utilise 3 ensembles de lentilles industrielles pour aider ce produit à obtenir une précision d'indication de mesure de 0,01 mm.

Paramètres techniques:

• Résolution: 1 µm;

• Plage de mesure: appareil photo 1 1 ~ 12 mm, caméra 2 12 ~ 60 mm, caméra 3 60 ~ 140 mm;

• Points de mesure: 1 ~ 12, peut être réglé;

• Angle de couverture du point de mesure: peut être réglé;

Configuration et structure:

• Mesurer la lentille: 5 ~ 20 millions de pixels, trois;

• La hauteur de position de la lentille peut être affinée;

• Calibrage des données: Trois cercles standard + deux plaques d'étalonnage multi-cercle correspondent à la caméra et l'étalonnage de précision de la caméra peut être facilement terminé;

• Source lumineuse: source de lumière LED SMD à haute lueur; Parallèlement à la couverture complète du tableau d'échantillonnage, peut mesurer des échantillons opaques;

• Système de chemin optique: Système de chemin optique vertical résistant à la poussière pour réduire la réfraction optique;

• Plate-forme d'échantillon: plate-forme en verre trempé ultra-blanc; assurer la transmittance légère et la planéité de l'échantillon;

• Port de connexion de données: port USB externe;

• Interface réseau: interface réseau externe;

• Programme de mesure: publier automatiquement des rapports de test, les informations de rapport peuvent être définies et les rapports peuvent être utilisés pour le stockage et l'impression;

• Programme de base de données: peut gérer les données de mesure et les convertir en documents Excel;

• Il existe une variété de styles de coupe de câbles standard parmi lesquels choisir;

• Le corps principal est une structure de boîte pour réduire l'interférence de la source de lumière externe;

Caractéristiques:

• Dimensions: 650 mm × 480 mm × 1035 mm;

• Alimentation: AC220V, 50Hz.
