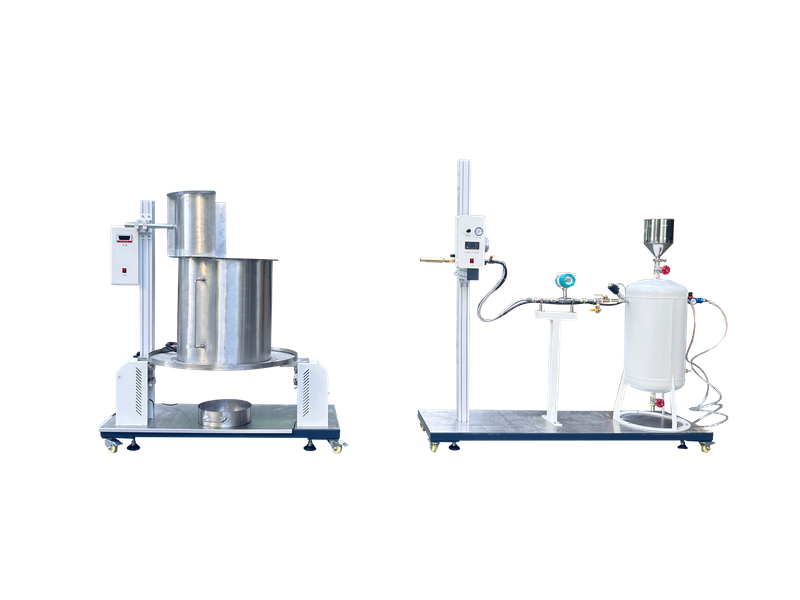

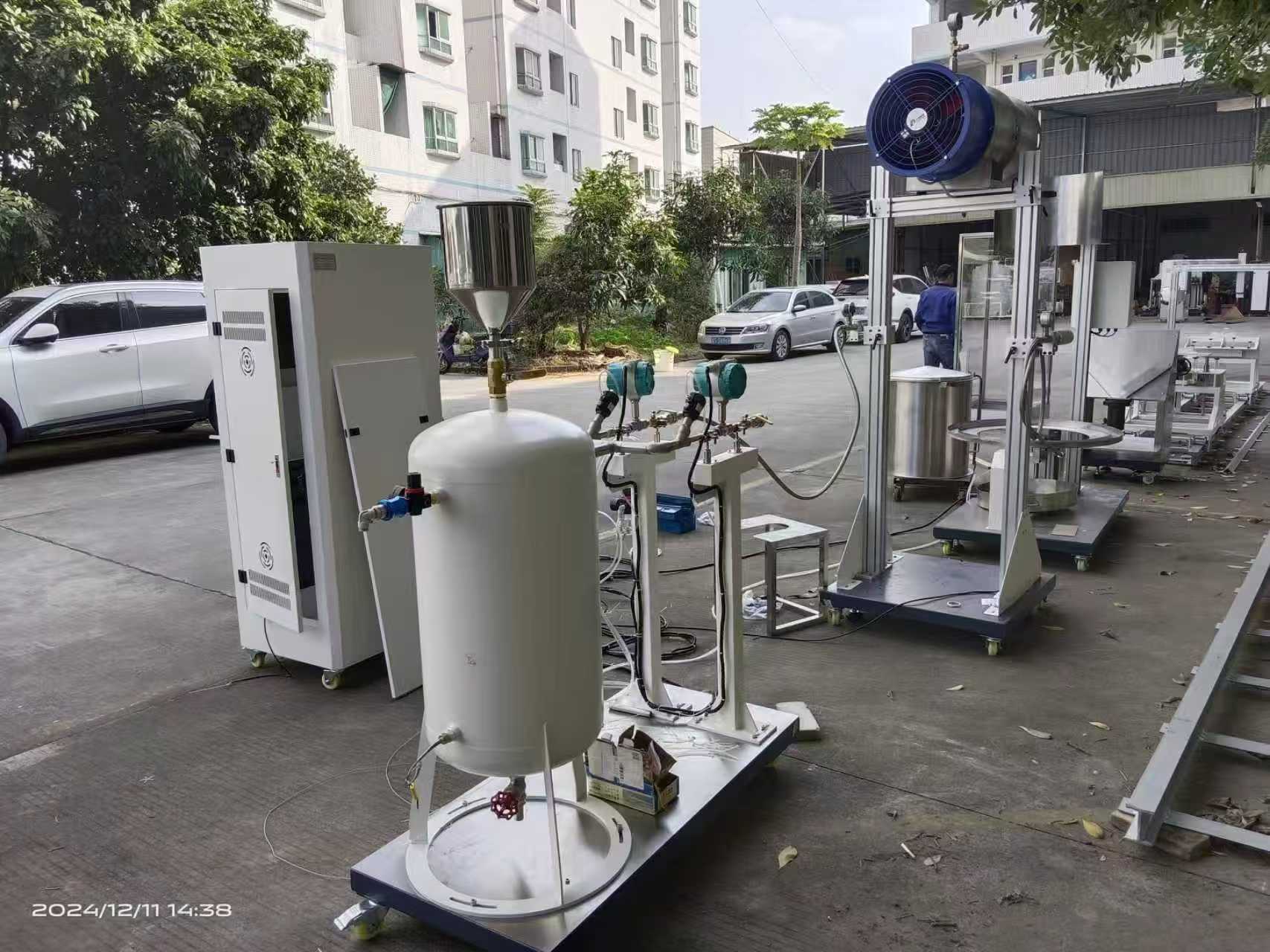

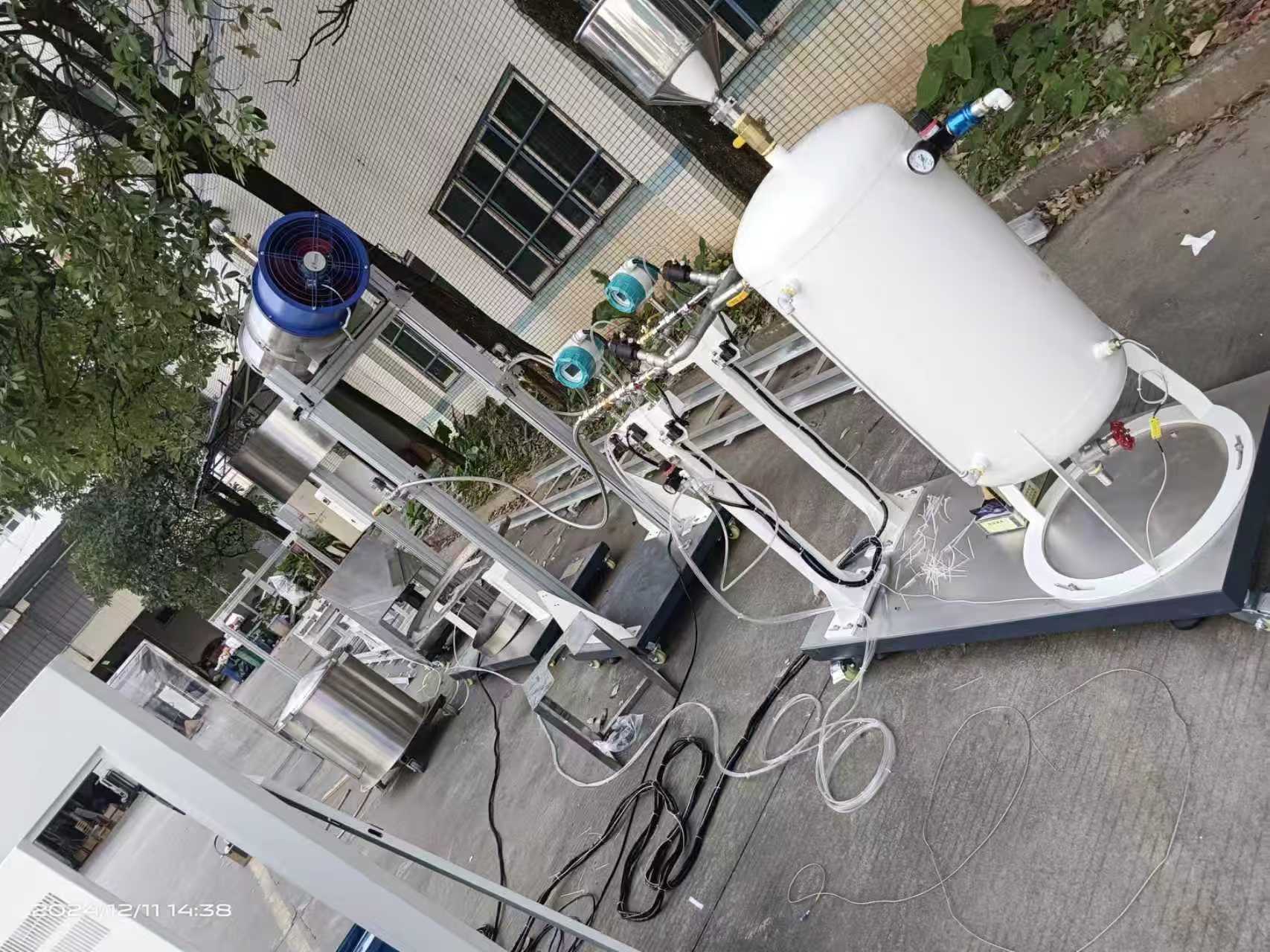

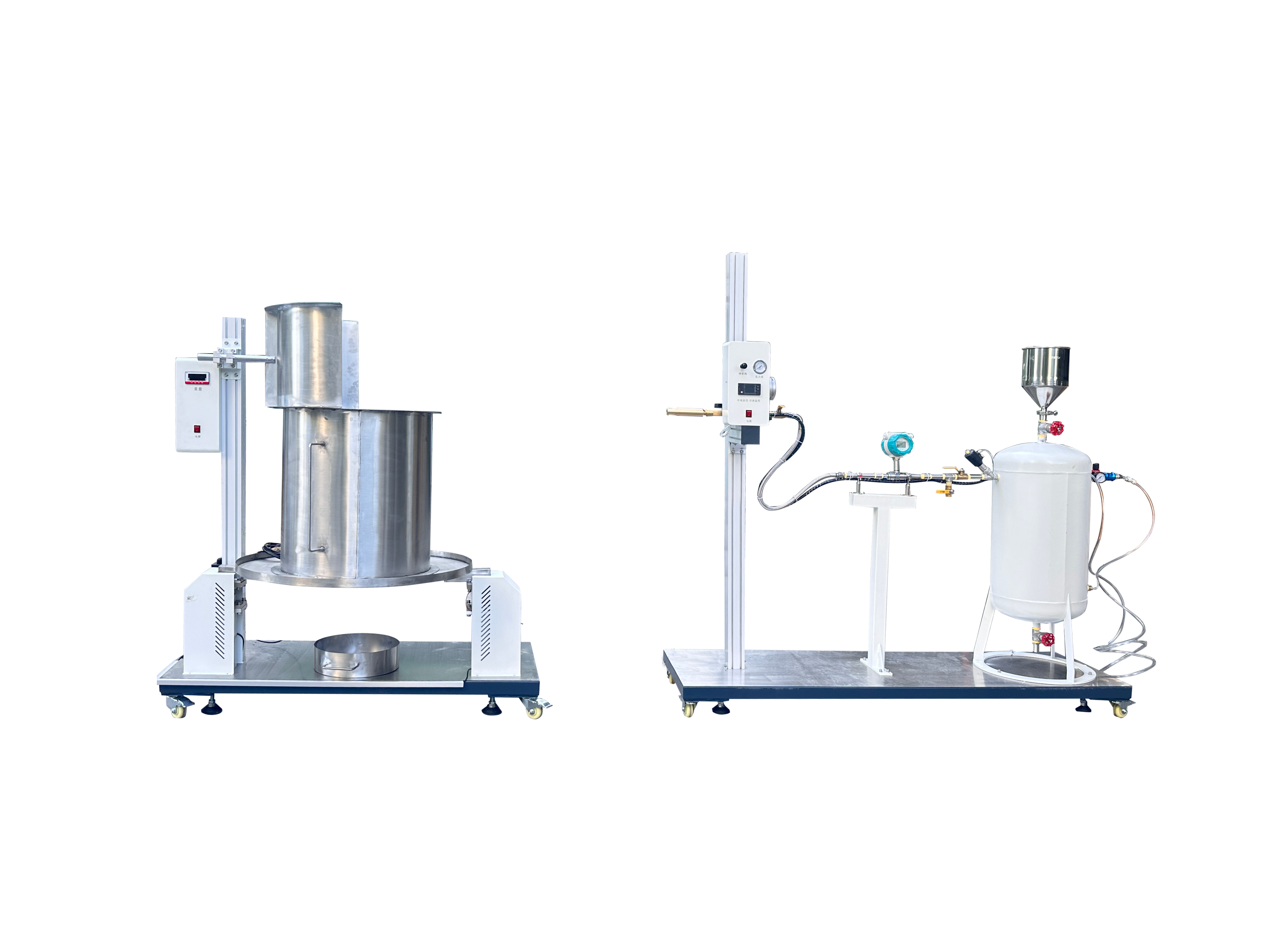

EN 1568 instrument de mesure du temps de séparation des liquides et des mousses à haute, moyenne et faible expansion

EN 1568 instrument de mesure du temps de séparation des liquides et des mousses à haute, moyenne et faible expansion

1. Champ d'application :

Cet instrument de test de précision est spécialement conçu pour évaluer le taux d'expansion de la mousse, le temps de drainage de 25 % et le temps de drainage de 50 % (25 %/50 %) des solutions de mousse à haut foisonnement, à moyen foisonnement et à faible foisonnement.

L'instrument est doté d'un réservoir de collecte de mousse en acier inoxydable, d'un contrôle de débit de haute précision (plage de pression de fonctionnement de 0,3 à 0,65 MPa) et d'un système de synchronisation automatisé (prenant en charge l'enregistrement automatique à double seuil de 25 % et 50 %), garantissant des résultats de test précis et reproductibles.

Le système prend en charge les normes internationales telles que ISO 7203-1-2, EN 1568-1-2-3, UL 162 et NFPA 11, ce qui le rend idéal pour les tests de certification mondiaux. il garantit des performances fiables aux fabricants d’émulseurs, aux laboratoires de sécurité incendie et aux équipes de conformité réglementaire.

2. Norme

Cet équipement/système répond aux normes suivantes pour déterminer le taux d'expansion de la mousse, le temps de drainage de 25 % et le temps de drainage de 50 %, couvrant les mousses à faible foisonnement, à moyen foisonnement et à haut foisonnement :

2.1 Conforme à la norme GB 15308-2006 « Agents d'extinction à mousse »

Section 5.8 : Détermination du taux d'expansion, temps de drainage de 25 % et 50 % pour les solutions de mousse à faible foisonnement (taux d'expansion 1–20).

Section 5.9 : Détermination du taux d'expansion, temps de drainage de 25 % et 50 % pour les solutions de mousse à foisonnement moyen et haut foisonnement (moyen foisonnement 21-200, haut foisonnement >200).

2.2 Conforme aux «Conditions techniques générales pour les moniteurs d'incendie» GB 19156-2019

Section 6.4.4.1 : Détermination du taux d'expansion et du temps d'égouttage (applicable aux mousses à faible foisonnement, à moyen foisonnement et à haut foisonnement, prenant en charge les mesures de 25 %/50 %, y compris la correction de température).

2.3 Conforme à la norme GB 20031-2005 « Exigences techniques générales pour les systèmes et composants d'extinction d'incendie à mousse »

Section 6.20.2 : Détermination du taux d'expansion et du temps de drainage (prend en charge les taux d'expansion faibles, moyens et élevés, y compris 25 %/50 %).

2.4 Conforme à la norme UL 162-2024 « Équipements à mousse et concentrés liquides »

Section 10.2 : Détermination du taux d'expansion et du temps de drainage pour l'équipement à mousse et les concentrés (principalement 25 %, taux d'expansion ≤20 : 1 ; 50 % peuvent être complétés).

2.5 Conforme à la série EN 1568 : 2018 « Moyens d'extinction d'incendie — Émulseurs »

EN 1568-1:2018 — Mousse concentrée à foisonnement moyen (20 : 1 ～ 200 : 1), détermination du taux de foisonnement et du temps de drainage de 25 %/50 %.

EN 1568-2:2018 — Détermination du taux d'expansion et du temps d'égouttage 25 %/50 % pour les émulseurs à haut foisonnement (>200:1).

EN 1568-3:2018 — Détermination du taux d'expansion et du temps d'égouttage 25 %/50 % pour les émulseurs à faible foisonnement (≤20:1).

2.6 Conforme à la norme NFPA 11-2024 « Standard for Low-, Medium-, and High-Expansion Foam » Détermination du taux d'expansion et du temps de drainage pour les systèmes de mousse à faible, moyen et haut foisonnement (principalement le temps de drainage de 25 %, recommandé par l'annexe D ; 50 % peuvent être ajoutés pour les systèmes à haut foisonnement).

2.7 Conforme à la série ISO 7203 : 2019 « Moyens d'extinction d'incendie — Émulseurs »

ISO 7203-1:2019 — Détermination du taux d'expansion et du temps de drainage à 25 % (et 50 %) pour les émulseurs à faible foisonnement (≤20:1).

ISO 7203-2:2019 — Détermination du taux d'expansion et du temps d'égouttage à 25 % (et 50 %) pour les émulseurs à moyen foisonnement et à haut foisonnement (20:1 à 200:1 et >200:1).

Spécification de compatibilité des équipements

Cet appareil de mesure est conçu pour répondre à diverses exigences standards pour les mousses à faible, moyen et haut foisonnement (supportant des temps d'extraction d'éluant de 25 % et 50 %) :

Test du taux de moussage : utilisant un pistolet à mousse standard (tel qu'un pistolet à faible/moyenne expansion PQ4/PQ8 ou un générateur adapté à forte expansion) et la méthode du cylindre gradué/seau de collecte, il contrôle avec précision le débit, la pression et l'admission d'air pour obtenir des mesures de taux de mousse pour des taux d'expansion faibles (≤ 20 : 1), moyens (20 : 1 ~ 200 : 1) et élevés (> 200 : 1). Il est conforme aux exigences de contrôle de flux et d'acquisition de données des normes ISO 7203-1/7203-2, EN 1568-1/2/3, NFPA 11, GB 15308-2006 (5.8/5.9) et GB 19156-2019.

Mesure du temps de sédimentation : le réservoir de réception de sédimentation est en laiton/acier inoxydable et équipé d'une fonction de synchronisation automatique et d'un dispositif de drainage de type tamis. Il prend en charge une mesure précise simultanée ou séparée des temps de sédimentation de 25 % et 50 % (sur la base du volume ou de la masse, commutation ou enregistrement automatique comme l'exigent les normes). Il répond aux exigences de précision et de stabilité des normes UL 162, NFPA 11 (annexe D), GB 20031-2005 (6.20.2), GB 15308-2006 (5,8/5,9, dont 25 %/50 %), série EN 1568 et série ISO 7203.

3. Contrôle de pression :

La vanne de régulation proportionnelle et le débitmètre électromagnétique assurent une pression d'alimentation en liquide stable (0,3 à 0,65 MPa), compatible avec les conditions de test de la norme ASTM D1881.

4. Principaux paramètres techniques :

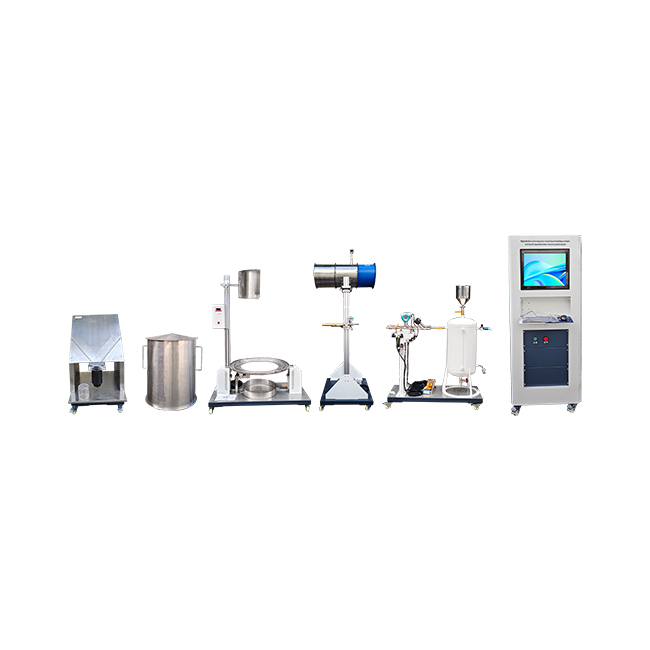

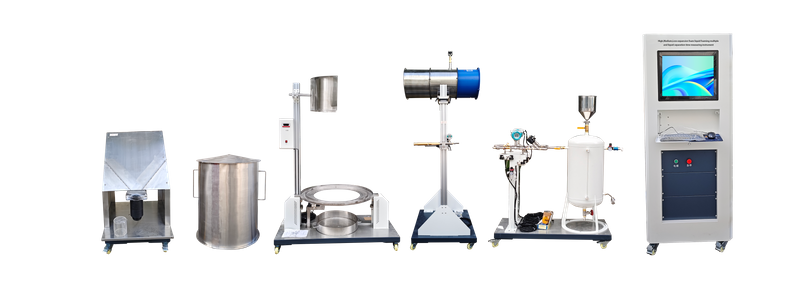

1 Composition : Il se compose d'un système de mousse à air comprimé standard avec des collecteurs de mousse à haut, moyen et faible foisonnement et d'un testeur de séparation de mousse.

2 Système de génération de mousse à faible multiple : Il se compose d'un tuyau d'entrée d'air, d'un réservoir de stockage résistant à la pression, d'un manomètre, d'un tuyau de distribution de liquide mousse et d'un support réglable ;

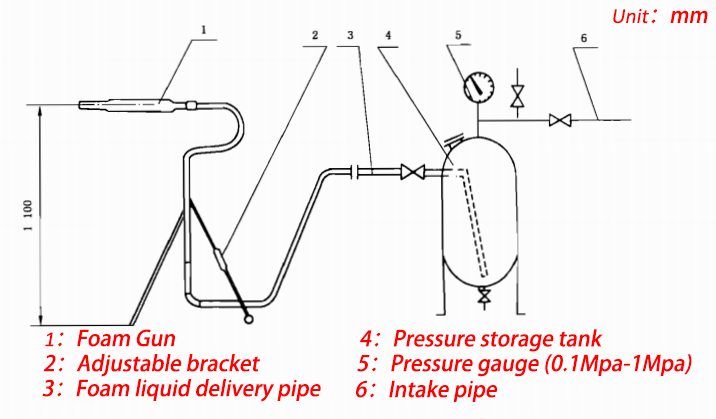

Fig. 1 Schéma d'installation du système de génération de mousse à faible grossissement

2.1 Pistolet à mousse standard : lorsqu'il est calibré avec de l'eau, à une pression de (0,63 ± 0,03) MPa, le débit d'eau est de (11,4 ± 0,4) L/min ;

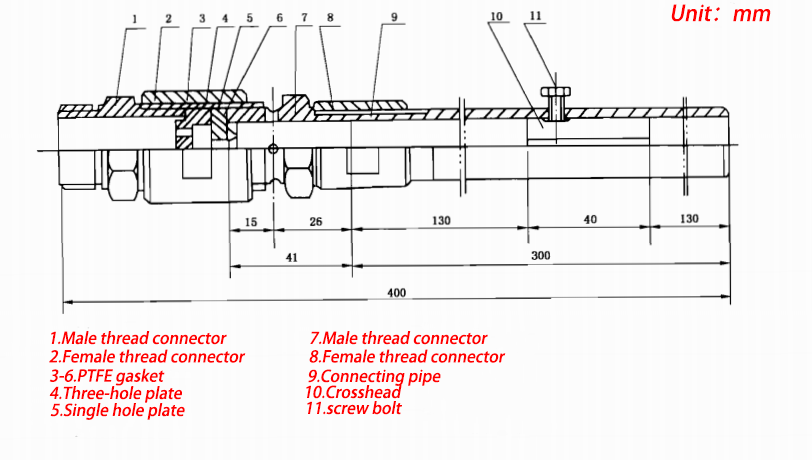

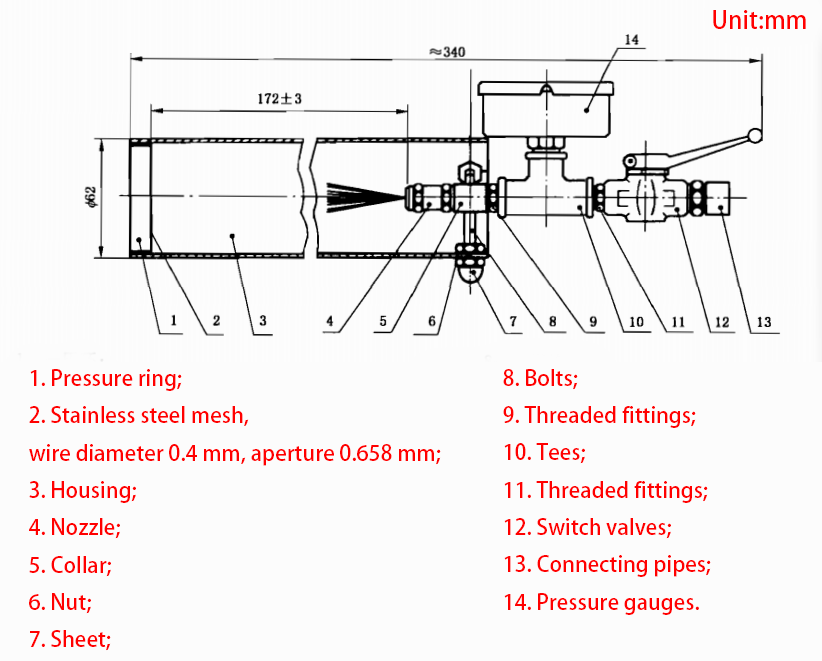

Fig. 2 Diagramme schématique du pistolet à mousse standard

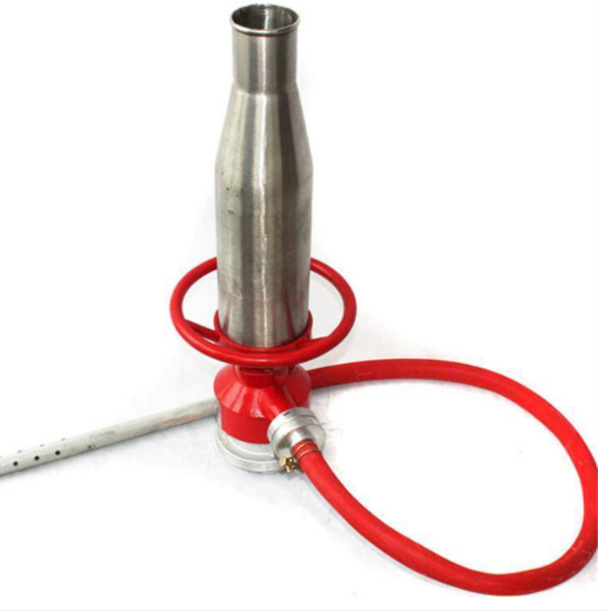

Figure 3. Photo du pistolet à mousse standard

2.2 Collecteur de mousse à faible foisonnement : Voir figure 4, en acier inoxydable ;

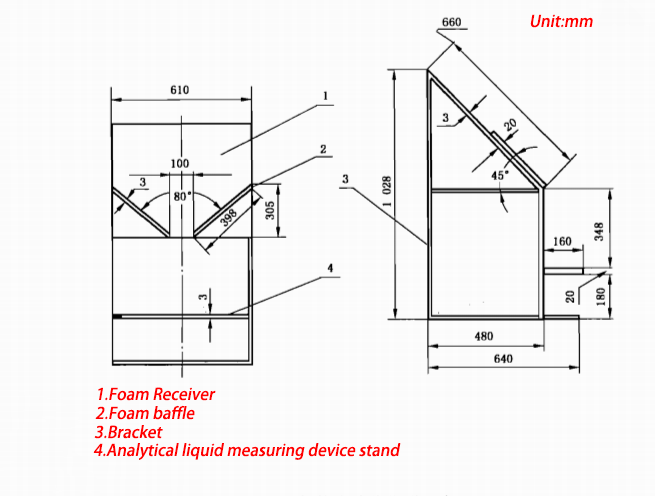

Figure 4. Schéma de principe d'un collecteur de mousse à faible foisonnement

2.3. Analyseur de liquide : voir figure 5, en laiton ; calibrer le volume du réservoir de réception de mousse avec de l'eau avec une précision de 1 mL ;

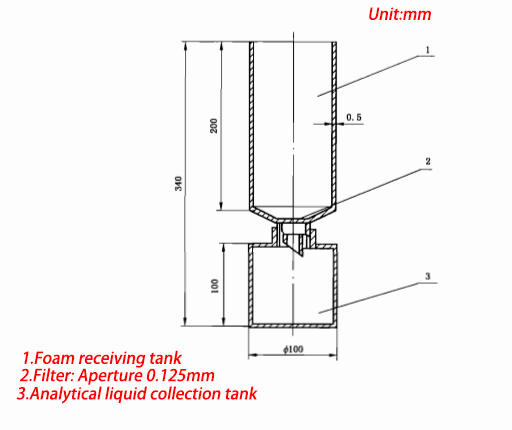

Figure 5. Appareil de mesure de séparation de liquides

3. Système de génération de mousse moyenne-multiple :

Figure 6. Schéma de principe de l'installation du système de génération de mousse à moyen foisonnement

3.1 Liquide moussant de force moyenne ;

3.2 Générateur de mousse : lorsqu'il est calibré avec de l'eau, à une pression de (0,5±0,01) MPa, le débit d'eau est de (3,25±0,15) L/min ;

3.3 Collecteur de mousse : volume de 200 L, précision du volume ±2 L, avec 9 trous de drainage au fond, en acier inoxydable ;

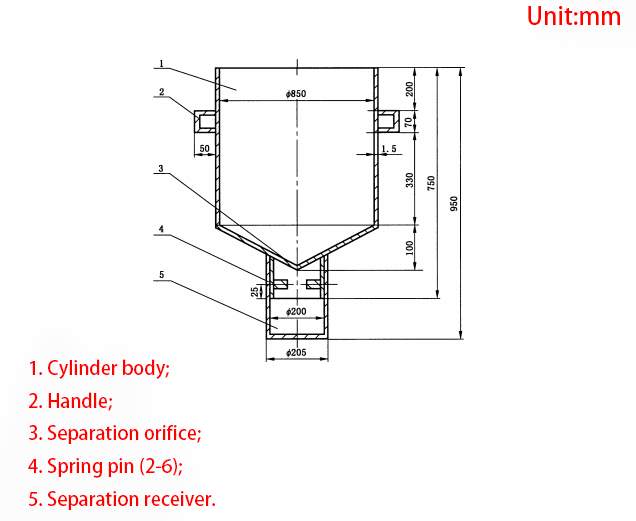

Figure 7. Schéma de principe d'un collecteur de mousse à moyen foisonnement

3.4 Eprouvette graduée : graduation de 10 mL ;

3.5 Thermomètre : graduation 1℃ ;

3.6 Chronomètre : graduation 0,1 s ;

3.7 Balance à plate-forme : précision de 0,01 kg ;

4. Système de génération de mousse hautement multiple :

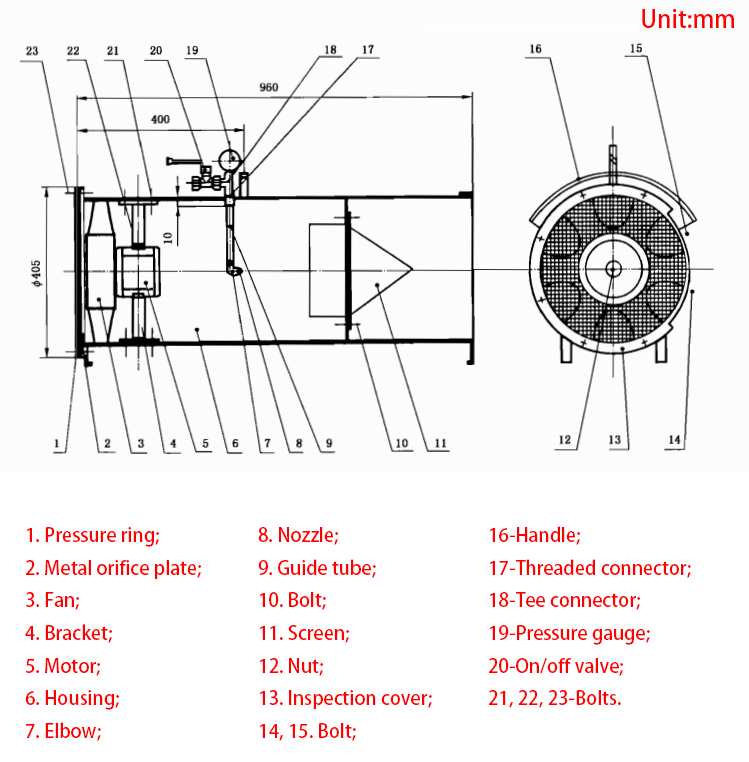

Figure 8. Schéma d'installation du système de génération de mousse à haut foisonnement

4.1 Liquide moussant à haute concentration ;

4.2 Générateur de mousse : lorsqu'il est calibré avec de l'eau, à une pression de (0,5 ± 0,01) MPa, le débit d'eau est de (6,1 ± 0,1) L/min ;

4.3 Collecteur de mousse : volume de 500 L, précision du volume ±5 L, avec 9 trous de drainage au fond, en acier inoxydable ;

Figure 9. Schéma de principe d'un collecteur de mousse à haut foisonnement

4.4 Eprouvette graduée : graduation 10 mL ;

4.5 Thermomètre : graduation 1℃ ;

4.6 Chronomètre : graduation 0,1 s ;

4.7 Balance à plate-forme : précision de 0,01 kg ;

5. Autres accessoires :

1 Compresseur d'air : 0,8 MPa, débit 30 L/min ;

2 Thermomètre : valeur de graduation 1℃, thermomètre à mercure ;

3 Éprouvette de mesure : 500 mL, valeur de graduation 10 mL ;

4 Solde : 1000 g/0,1 g ;

5 Chronomètre : valeur de graduation 0,1 s.

6. Exigences relatives à l'environnement de mesure :

1 Température ambiante : (15~25)℃

2 Température de la mousse : (15~20)℃
