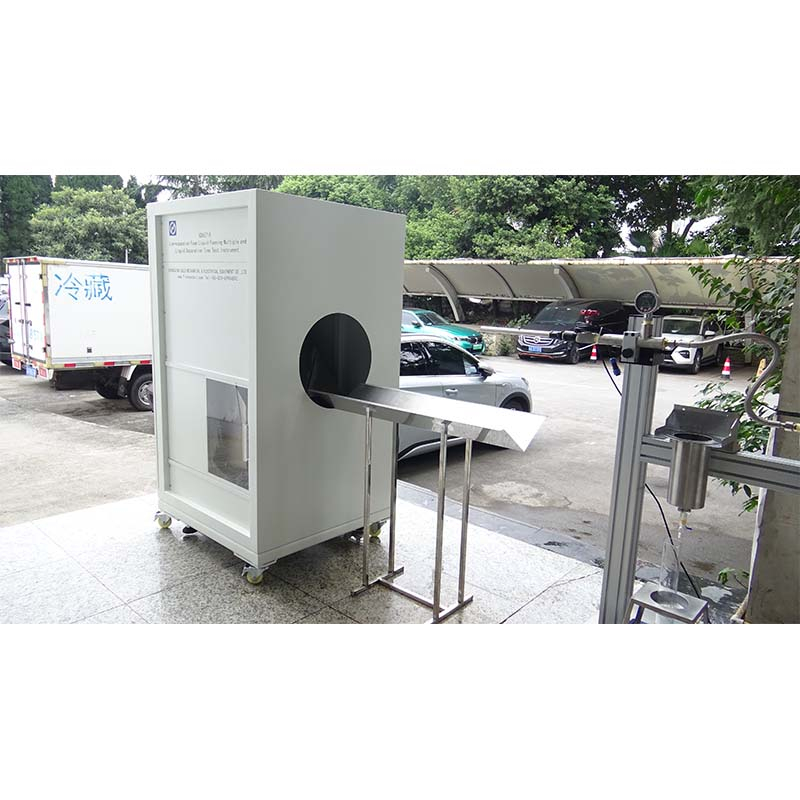

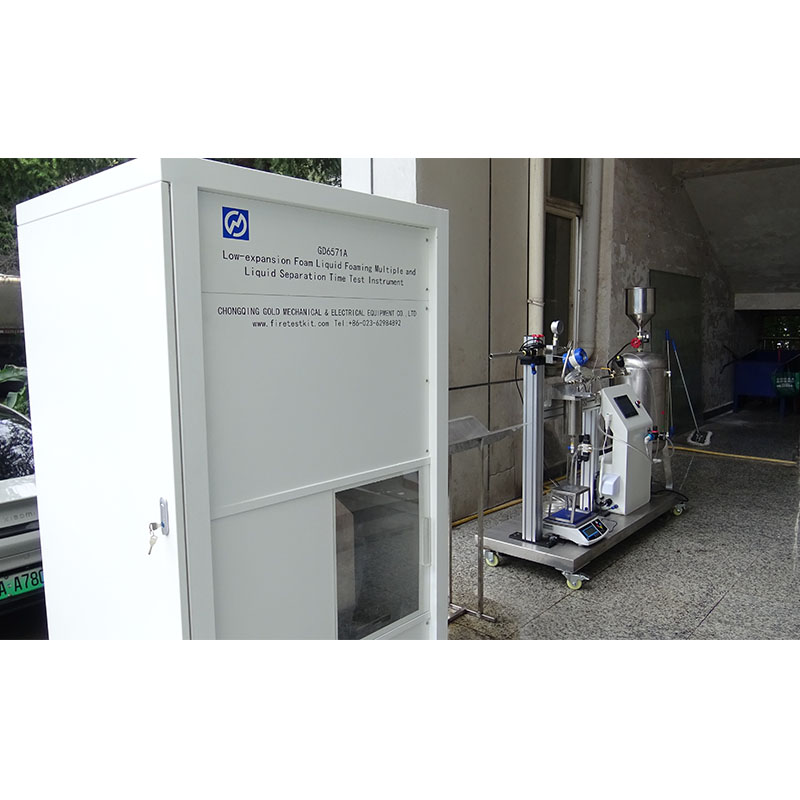

UL162 EN 1568 Appareil de mesure du taux de moussage et du temps de séparation du liquide moussant à faible expansion

Description du produit :

Convient pour déterminer le taux de moussage et le temps de séparation du liquide moussant à faible foisonnement.

Norme :

1. Se conformer à la détermination du « multiple de mousse et du temps d'extraction de 25 % du liquide mousse à faible foisonnement » dans la section 5.8 de la norme GB15308-2006 « Agents d'extinction d'incendie à mousse ».

2. Se conformer à la section 6.4.4.1 de GB19156-2019 « Fire Gun » « Détermination du temps d'extraction multiple de mousse et de liquide » ;

3. Se conformer à la section 6.20.2 du document GB20031-2005 « Conditions techniques générales pour les systèmes et composants d'extinction d'incendie à mousse » « Détermination du temps d'extraction multiple de mousse et de liquide ».

4. Se conformer à la détermination de la section 10.2 de la norme UL162-2024 « Équipements à mousse et concentrés liquides ».

5 Conforme à la norme EN 1568-1 2018 « Moyens d'extinction d'incendie - Émulseurs - Partie 1 : Spécification pour les émulseurs à moyen foisonnement pour application en surface sur liquides non miscibles à l'eau »

6. Conforme à la norme NFPA 11-2024 « Standard pour les mousses à faible, moyenne et haute expansion » 3. Description de la compatibilité des équipements

L'appareil de mesure répond aux exigences de plusieurs normes grâce aux conceptions suivantes :

1. Test multiple de mousse : il utilise un pistolet à mousse standard (tel que PQ4/PQ8) et une méthode de cylindre de mesure, qui répond aux exigences de contrôle de débit et d'acquisition de données des normes ISO 7203-1 et EN 1568.

2. Mesure du temps de séparation des liquides : le matériau en laiton/acier inoxydable du réservoir de réception de séparation des liquides et la fonction de synchronisation automatique répondent aux exigences de précision des normes UL 162 et NFPA 11.

Contrôle de pression :

La vanne de régulation proportionnelle et le débitmètre électromagnétique assurent une pression d'alimentation en liquide stable (0,3 à 0,65 MPa), compatible avec les conditions de test de la norme ASTM D1881.

Principaux paramètres techniques :

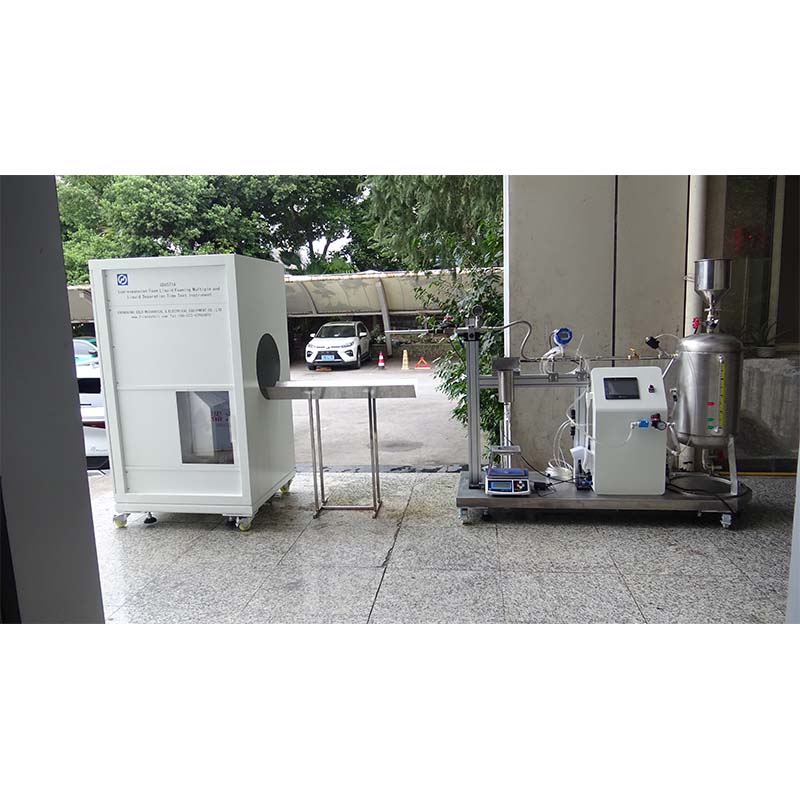

1 Composition : Il se compose d'un système de génération de mousse à faible multiple, d'un pistolet à mousse standard, d'un collecteur de mousse à faible multiple et d'un testeur d'analyse de liquide à mousse à faible multiple.

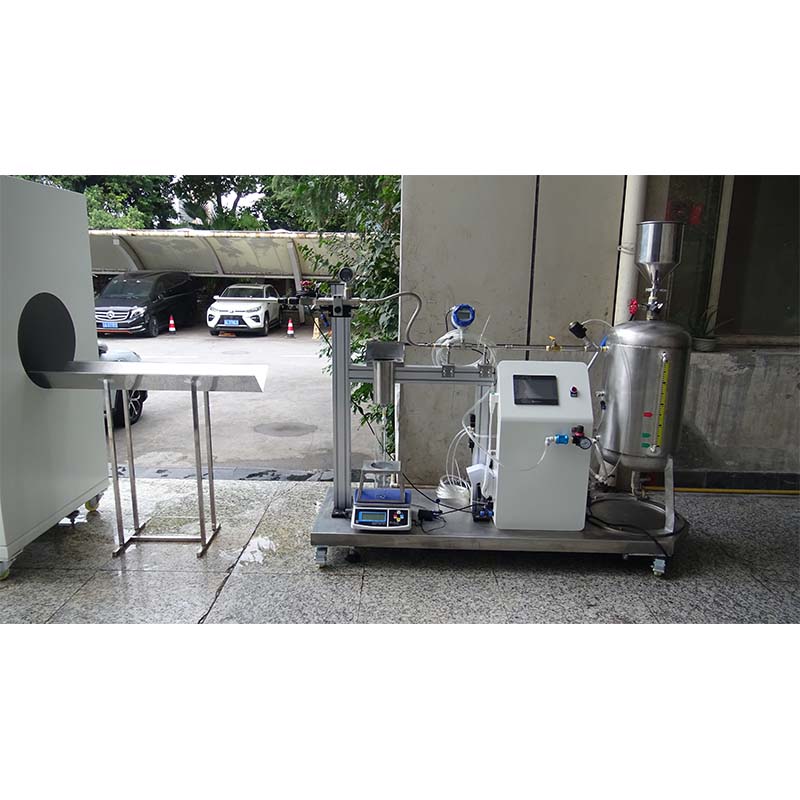

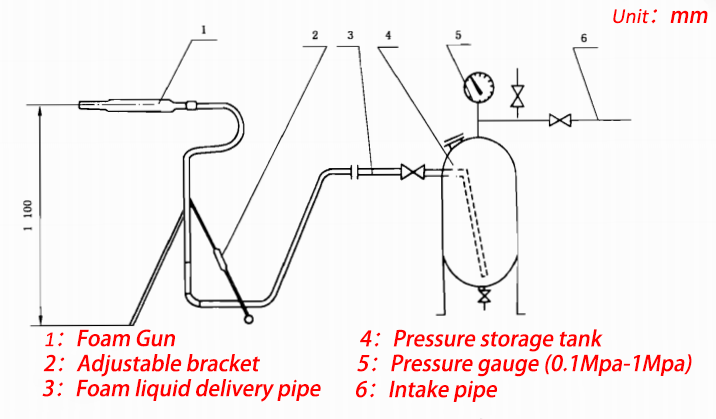

2 Système de génération de mousse à faible multiple : il se compose d'un tuyau d'entrée d'air, d'un réservoir de stockage résistant à la pression, d'un manomètre, d'un tuyau de distribution de liquide mousse et d'un support réglable.

3 Pistolet à mousse standard : lorsqu'il est calibré avec de l'eau, à une pression de (0,63 ± 0,03) MPa, le débit d'eau est de (11,4 ± 0,4) L/min.

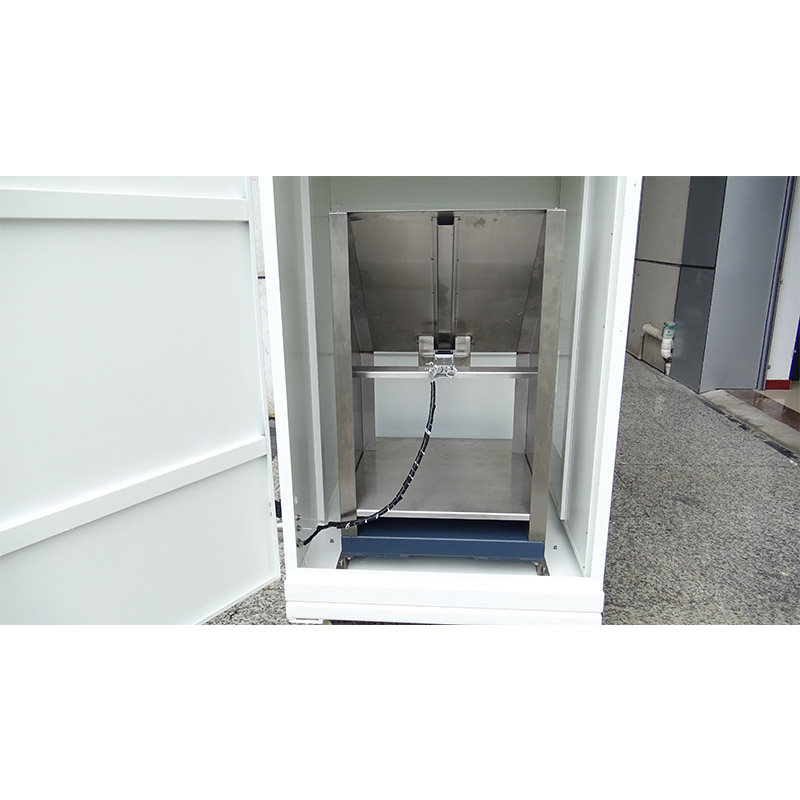

4 Collecteur de mousse à faible foisonnement : en acier inoxydable

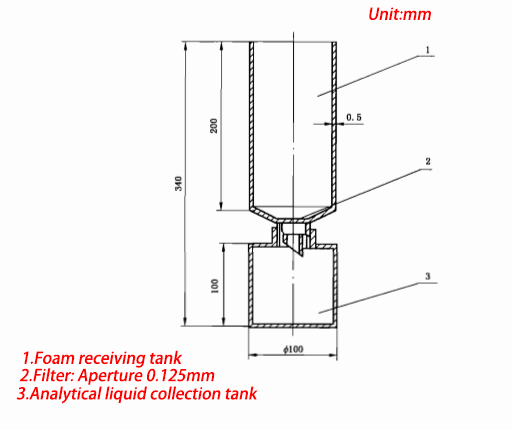

5. Analyseur de liquide : en laiton ; calibrer le volume du réservoir de réception de mousse avec de l'eau avec une précision de 1 mL

Autres accessoires :

1 Compresseur d'air : 0,8 MPa, débit 30 L/min ;

2 Thermomètre : valeur de graduation 1℃, thermomètre à mercure ;

3 Éprouvette de mesure : 500 mL, valeur de graduation 10 mL ;

4 Solde : 1000 g/0,1 g ;

5 Chronomètre : valeur de graduation 0,1 s.

Exigences de l’environnement de mesure :

1 Température ambiante : (15~25)℃

2 Température de la mousse : (15~20)℃
