ISO 834-1 Test de résistance au feu horizontal pour les composants de construction et les matériaux de construction

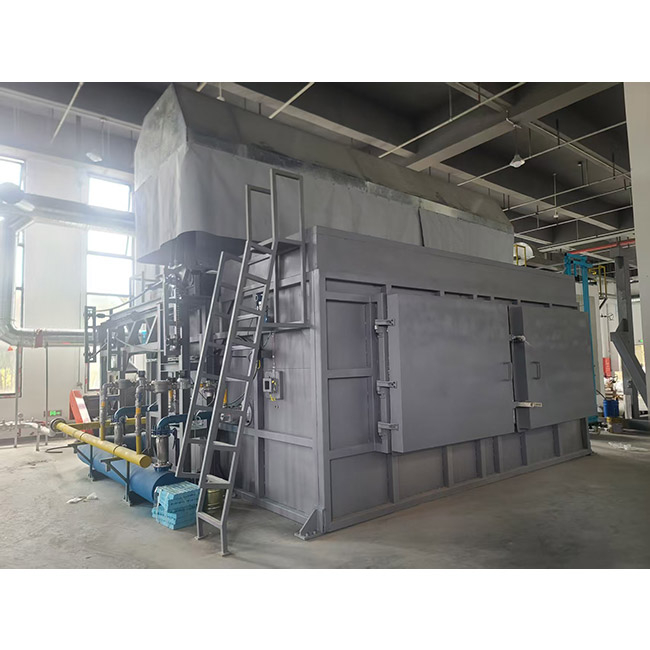

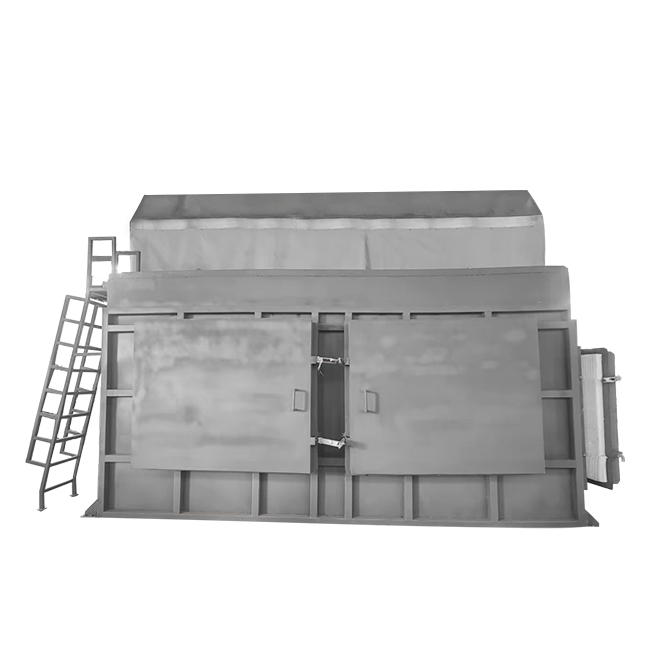

Fournace de test de résistance au feu horizontal

PRODUCTION PRODUIT

Les fours horizontaux sont essentiels pour évaluer la résistance à l'incendie des composants de construction comme les planchers, les toits, les poutres et les plafonds, en veillant à répondre aux exigences de sécurité sous exposition aux incendies. La série ISO 834 fournit un cadre pour tester ces éléments, avec ISO 834-1 en définissant les exigences générales et des pièces comme ISO 834-5 et ISO 834-6 spécifiant les conditions pour les éléments et les poutres de séparation horizontale. EN 1363-1 et EN 1365-2 sont des normes européennes qui s'alignent étroitement avec l'ISO, en se concentrant sur les planchers, les toits et les poutres, garantissant la conformité aux réglementations de la construction de l'UE. Les BS 476-20, 21 et 22 sont largement utilisés au Royaume-Uni, couvrant à la fois des éléments de chargement et de non-chargement comme les planchers et les plafonds, offrant une flexibilité pour les applications spécifiques au Royaume-Uni. UL 263 et UL 1709 sont des normes nord-américaines, appliquées aux planchers de test, aux toits et aux poutres en acier protégées dans des conditions d'incendie standard et à hauteur rapide, respectivement, garantissant le respect des codes de construction américains stricts. Ces normes sont appliquées dans les industries pour certifier les matériaux de construction pour les bâtiments, assurant la sécurité dans les structures résidentielles, commerciales et industrielles en testant la capacité de chargement, l'intégrité et l'isolation dans des conditions d'incendie simulées.

Standard

ISO 834-1: Tests de résistance aux incendies - Éléments de la construction du bâtiment - Partie 1: Exigences générales pour tester des composants de construction comme les murs, les planchers, les toits, les poutres, les colonnes, les portes et les plafonds dans une exposition standard sur le feu.
ISO 834-2: Exigences et recommandations pour mesurer l'exposition à la fournaise sur des échantillons de test.
ISO 834-5: Exigences spécifiques pour les éléments de séparation horizontaux de chargement, tels que les étages et les toits.
ISO 834-6: Exigences spécifiques pour les poutres testées dans des fours horizontaux.
ISO 834-9: Exigences spécifiques pour les éléments de plafond non chargeur.
ISO 834-10: Exigences pour tester les matériaux de protection contre les incendies appliqués aux éléments de l'acier de structure.
ISO 834-11: Évaluation de la protection contre les incendies pour les éléments de l'acier de structure.
ISO 834-13: Exigences pour tester la protection contre les incendies sur les poutres en acier avec des ouvertures Web.
EN 1363-1: Tests de résistance au feu - Exigences générales, largement utilisées en Europe pour tester des éléments de construction comme les planchers, les toits et les poutres dans des conditions d'incendie standard.
EN 1365-2: Tests de résistance au feu pour les éléments de chargement - Partie 2: Floors et toits, spécifiquement pour les applications de fournaise horizontale.
EN 1365-3: Tests de résistance au feu pour les éléments de chargement - Partie 3: poutres, applicables aux configurations de fournaises horizontales.
EN 13381-4: Méthodes d'essai pour déterminer la contribution de la protection contre les incendies aux éléments d'acier, y compris les faisceaux horizontaux.
EN 13381-9: Méthodes d'essai de protection contre les incendies appliquées aux poutres en acier avec ouvertures Web, utilisées dans les fours horizontales.
BS 476-20: Tests d'incendie sur les matériaux de construction et les structures - Méthode de détermination de la résistance à l'incendie des éléments de construction (principes généraux), applicables aux tests de fourneaux horizontaux.
BS 476-21: Tests d'incendie sur les matériaux et structures de construction - Méthodes de détermination de la résistance au feu des éléments de chargement, y compris les planchers, les toits et les poutres.
BS 476-22: Tests d'incendie sur les matériaux et structures de construction - Méthodes de détermination de la résistance au feu des éléments non en chargeur, tels que les plafonds.
UL 263: Norme pour les tests d'incendie de la construction et des matériaux du bâtiment, utilisé principalement en Amérique du Nord pour tester les planchers, les toits, les poutres et d'autres composants dans les fours horizontaux.
UL 1709: Norme pour les tests de tir à hauteur rapide des matériaux de protection pour l'acier de structure, applicables aux tests de fournaise horizontale pour les éléments d'acier dans des conditions d'incendie intenses.

Remarque: ISO 834-3, 4, 7, 8, 12 et 14 sont moins pertinents pour les fours horizontaux car ils se concentrent sur les éléments verticaux, les colonnes ou les fours à plus petite échelle, mais sont inclus dans la série ISO pour l'exhaustivité.

Application

Étages

Planchers porteurs: inclure des dalles de béton, des dalles de béton armé et des planchers composites (tels que des dalles composites en béton en acier).
Planchers non porteurs: comprennent des systèmes de sol légers, des planchers en bois ou des panneaux de plancher préfabriqués.
Recouvrements du sol: Inclure des tapis et des matériaux de finition au sol (testés en conjonction avec le système de plancher).
Normes applicables: ISO 834-5, EN 1365-2, BS 476-21 et UL 263.

Toits

Tois à charge: incluez des toits en béton, des toits en acier et des systèmes de toit composites.
Tois non porteurs: Inclure des panneaux de toit légers et des matériaux de revêtement de toit.
Composants du toit: incluez les couches d'étanchéité, les couches d'isolation et les terrasses de toit (testées en conjonction avec le système de toit).
Normes applicables: ISO 834-5, EN 1365-2, BS 476-21 et UL 263.

Poutres

Poutres porteuses: celles-ci incluent des poutres en acier, des poutres en béton, des poutres en bois et des poutres composites (telles que des poutres composites en béton en acier).
Poutres protégées par le feu: il s'agit notamment de poutres en acier recouvertes de peinture ignifuge ou enfermée dans des matériaux ignifuges.
Poutres perforées: celles-ci incluent des poutres avec des trous ouverts, qui sont testés pour les performances de protection contre les incendies.
Normes applicables: ISO 834-6, ISO 834-10, ISO 834-13, EN 1365-3, EN 13381-4, EN 13381-9, BS 476-21, UL 263 et UL 1709.

Plafonds

Plafonds non chargés: il s'agit notamment de systèmes de plafond suspendus et de panneaux de plafond décoratifs.
Plafonds incendie: Ce sont des plafonds utilisés pour séparer les espaces ou protéger les structures aériennes (telles que les plafonds de la carte de gypse et les plafonds de la carte de laine minérale).
Composants de plafond: il s'agit notamment des cadres de plafond, des panneaux de plafond et des matériaux d'isolation. Normes applicables: ISO 834-9, BS 476-22, EN 1365-2 (partiellement applicable), UL 263.

Installations de services

Conduits de ventilation: tester son intégrité et ses performances d'isolation thermique dans des conditions d'incendie.
Systèmes de tuyaux: tels que les conduits de feu et les conduits de câble.
Normes applicables: ISO 834-1 (exigences générales), EN 1363-1, BS 476-20.

Autres composants

Composants de séparation horizontale: tels que les systèmes de séparation des incendies horizontaux entre les planchers et les toits.
Matériaux de protection contre les incendies: tels que les revêtements ignifuges et les panneaux ignifuges appliqués par pulvérisation utilisés pour protéger les poutres en acier ou les systèmes de plancher.
Structures composites: telles que les structures composites en béton en acier et les panneaux de sandwich légers.
Normes applicables: ISO 834-10, ISO 834-11, EN 13381-4, UL 1709.

Caractéristiques:

Type de four: Test de charge horizontale (50T);

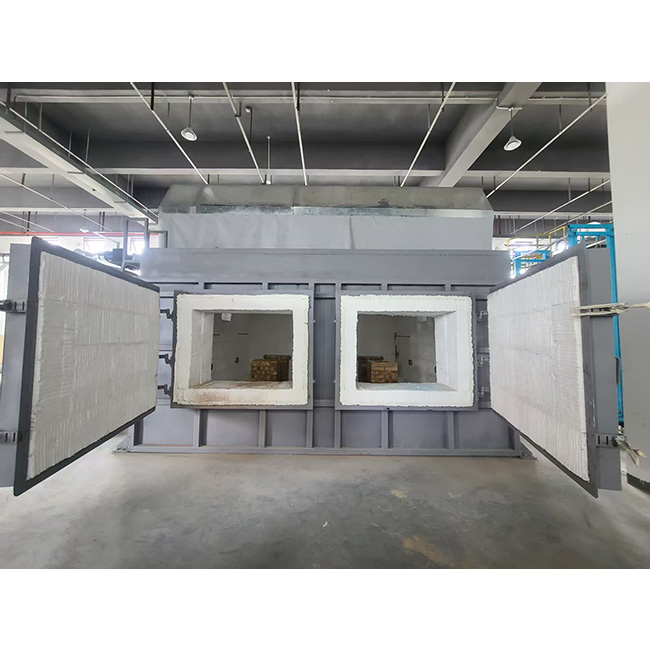

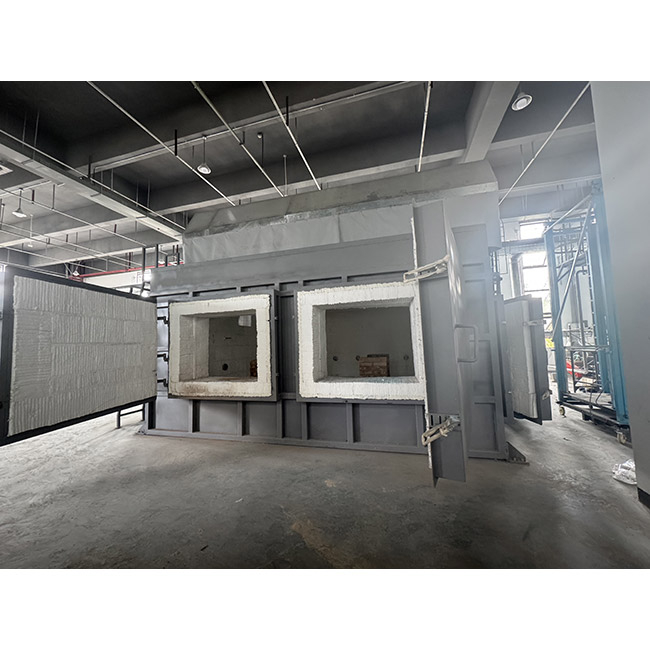

Dimensions du four: L4,5m x W4.0m x D2.0m;

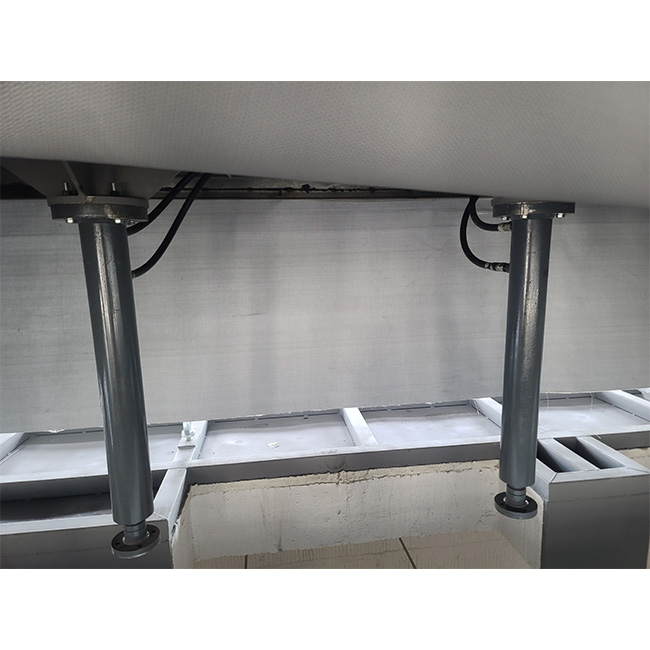

Nombre de points de chargement: 4 points;
Force de chargement et méthode de contrôle: 8t à point unique; Charge linéaire de soupape de décharge proportionnelle, charge constante continue <1,5%;
Type de carburant:
Valeur calorifique du carburant: gaz de pétrole liquéfié (GPL) ou gaz naturel 22 000 kcal / m³;
Pression de carburant: 0,03-0,07 MPa;
Température du gaz d'échappement: <400 ° C (avec l'air froid);
Élévation de la température de la paroi du four: <50 ° C ± 1 ° C au-dessus de la température ambiante (à l'exclusion des brûleurs et des zones autour de la fenêtre d'observation);

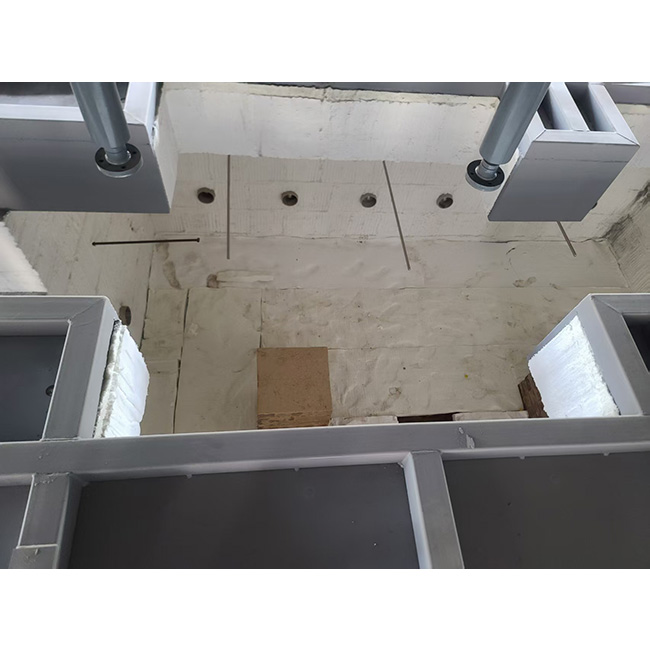

Isolation: laine réfractaire pour le haut et les murs; Briques réfractaires pour le fond;
Nombre de brûleurs: 10 ensembles;
Thermocouples: 20 pour la chambre de la fournaise; 1 pour l'étalonnage; 32 pour la température de la plaque arrière;
Puissance de combustion: 4500 kW;
Consommation de gaz: pleine charge: 167 kg / h; réel: 96 kg / h
Contrôle de la combustion: 1:25 combustion linéaire
Déformation maximale: ≤ l0 / 30
Acquisition et traitement des données: contrôleur logique programmable (PLC), carte d'acquisition de température haute précision, ± 0,1 ° C

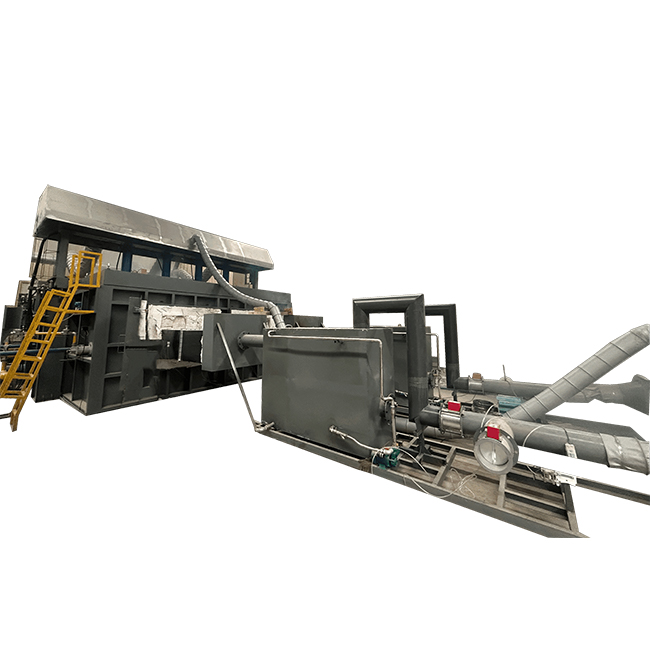

Test de pipeline: peut tester les pipelines A et B simultanément
