Test de feu de laboratoire ISO 5660 CALORIMETER

Calorimètre à cône ISO 5660

PRODUCTION PRODUIT

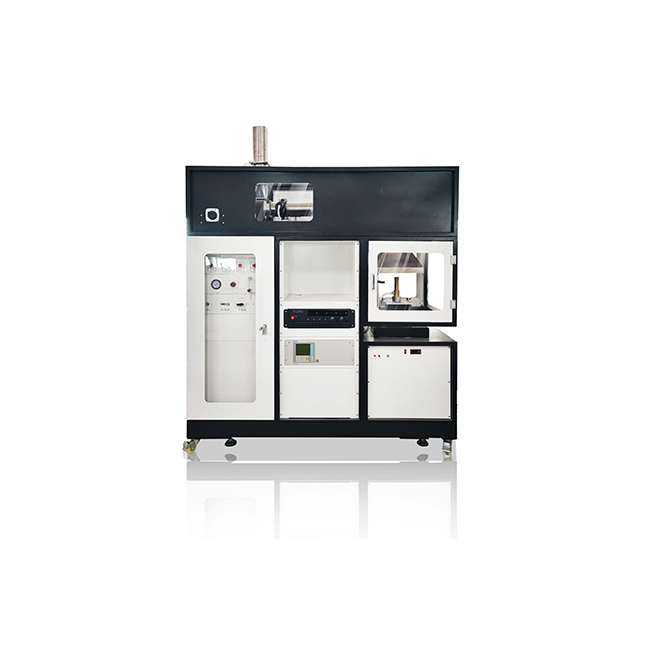

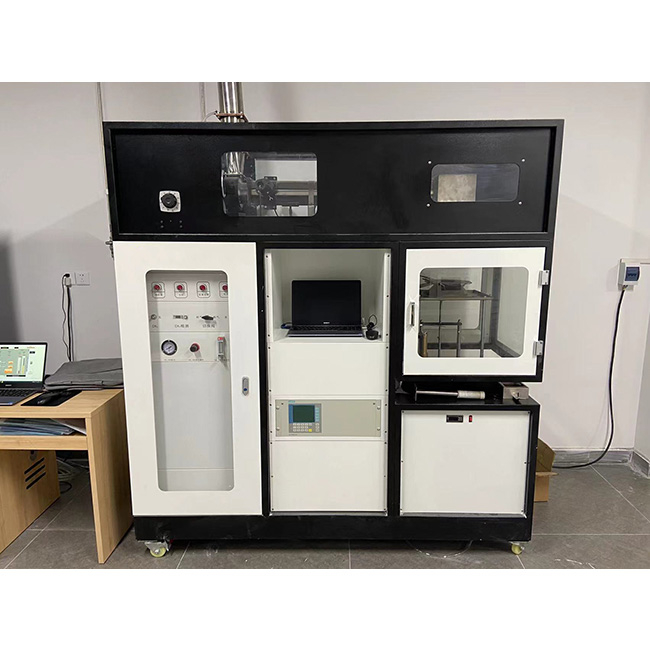

Le calorimètre du cône est un équipement de test de feu avancé développé selon la norme internationale ISO 5660, qui est utilisée pour évaluer les caractéristiques de combustion des matériaux dans le feu. Il simule différents niveaux de rayonnement thermique (25 ~ 75 kW / m²) pour mesurer avec précision le taux de libération de chaleur (HRR), le taux de génération de fumée, le taux de perte de masse et les émissions de gaz toxiques (telles que le CO, le CO2) du matériau. Les objets d'essai comprennent des matériaux de construction, des intérieurs de transport ferroviaire, des matériaux aérospatiaux, des terrasses de navires, des textiles, des fils et des câbles, etc., et sont largement utilisés dans la construction, le transport, les meubles et autres champs. L'instrument est équipé d'un radiateur à cône, d'un système d'allumage automatique, d'un analyseur de gaz et d'un capteur de pesée de haute précision pour s'assurer que les résultats des tests sont exacts et fiables, conformément aux normes internationales telles que l'ISO 5660-1: 2015, et est un outil important pour la recherche sur les performances du feu et la certification des produits.

Standard

ISO 5660-1: 2015

Titre: Tests de réaction à tir - Délai de chaleur, production de fumée et taux de perte de masse - Partie 1: Taux de libération de chaleur (méthode de calorimètre du cône) et taux de production de fumée (mesure dynamique)

Contenu: Cette partie spécifie la méthode d'essai pour mesurer le taux de libération de chaleur, le taux de production de fumée et le taux de perte de masse des matériaux à un niveau de rayonnement thermique spécifique à l'aide d'un calorimètre à cône. Le test est basé sur le principe de consommation d'oxygène (environ 13,1 mJ / kg d'énergie est libéré pour chaque kg d'oxygène brûlé).

MISE À JOUR: Par rapport à la version 2002, la version 2015 ajoute la mesure de la fumée (y compris les exigences pour les analyseurs CO et CO2), les méthodes de gestion des échantillons spéciaux (tels que des matériaux trop recourbés, fondues ou moins de 6 mm d'épaisseur) et des dispositions différenciées pour l'étalonnage de l'instrument.

Tester le contenu du produit

Le test de calorimètre à cône ISO 5660 est applicable à une variété de matériaux et de produits. Il est principalement utilisé pour évaluer leur comportement de combustion dans le feu et est largement utilisé dans la construction, le transport ferroviaire, l'aviation, les navires, les meubles, les textiles et autres champs. La portée des produits testés comprend mais sans s'y limiter les catégories suivantes:

Matériaux de construction

Bois: bois massif, contreplaqué, panneaux de fibres, etc.

Plastiques: PVC, polyuréthane, polyéthylène, etc.

Composites: plastiques renforcés en fibres de verre, panneaux de sandwich, etc.

Revêtements et matériaux de traitement de surface: revêtements ignifuges, revêtements décoratifs.

Matériaux d'isolation: plastiques en mousse, laine minérale, laine de verre, etc.

Panneaux muraux et matériaux de plancher: tapis, cuir de plancher, plancher stratifié, etc.

Exigences: La surface de l'échantillon doit être plate, la taille est généralement de 100 mm × 100 mm et l'épaisseur est inférieure à 50 mm; Si l'épaisseur est inférieure à 6 mm, le substrat réel doit être fixé pour atteindre une épaisseur de 6 mm. Un test complet nécessite 12 échantillons, qui sont testés à différents niveaux de rayonnement (25, 35, 50, 75 kW / m²), avec 3 échantillons par niveau.

Matériaux de transit ferroviaire

Matériaux intérieurs: sièges, planchers, panneaux muraux, plafonds, etc.

Fils et câbles: couche d'isolation, matériaux de gaine.

Normes d'application: telles que EN 45545-2 (norme de protection contre les incendies de transit ferroviaire de l'UE), en utilisant la valeur Marhe pour évaluer les performances du feu.

Matériaux aérospatiaux

Intérieurs d'avions: tissus de siège, partitions, matériaux de cloison, etc.

Normes: Répondre aux exigences de la FAA (Federal Aviation Administration) ou AITM (Airbus), souvent utilisées en combinaison avec ASTM E1354.

Matériaux de navire

Matériaux de pont et de cabine: Rencontrez les normes connexes de l'OMI (International Maritime Organisation).

Textiles et meubles

Textiles: rideaux, tapis, matériaux décoratifs en tissu, etc.

Ferminations de meubles: mousse, fibre de remplissage, etc.

Normes: telles que GB / T 14645, NFPA 701, etc., testées en combinaison avec ISO 5660.

Fils et câbles et produits électroniques

Matériaux d'isolation: Matériaux en polymère utilisés pour les fils et les câbles.

Normes: telles que GB / T 18380, ECE R118 (intérieur automobile).

Autres matériaux

Matériaux d'emballage: carton, plastiques en mousse, etc.

Matériaux industriels: caoutchouc, matériaux d'étanchéité, etc.

Matériaux spéciaux: les matériaux faciles à faire fondre, à boucler ou à rétrécir nécessitent un traitement spécial (comme l'utilisation du papier d'emballage de palettes en treillis métallique ou en aluminium).

Paramètres principaux:

1. Cône de rayonnement: puissance de chauffage 5 kW, intensité de rayonnement: 100 kW / m2, équipée de trois thermocouples pour mesurer la température.

2 Couche de blindage de rayonnement: en matériau non incombustible, avec une épaisseur totale ne dépassant pas 12 mm;

3 Contrôle du rayonnement: Le système de commande de rayonnement peut être correctement ajusté pour maintenir la température du thermocouple du cône de rayonnement contrôlé à ± 10 ℃ de la valeur prédéfinie;

4 ÉQUIPEMENTS DE POURSE: Balance électronique de haute précision importée, pesant 500 g, résolution 0,01 g;

5 Échantillon Cadre de montage: en acier inoxydable, une plaque ouverte carrée, l'ouverture supérieure est de 106 mmx106 mm, la profondeur est de 25 mm et l'épaisseur est de 2,4 mm;

6 Cadre de positionnement: une boîte carrée en acier inoxydable de 1,9 mm d'épaisseur, la taille intérieure de la boîte carrée est de 111 mm, la hauteur est de 54 mm et l'ouverture pour la surface d'essai est de 94 mmx94 mm

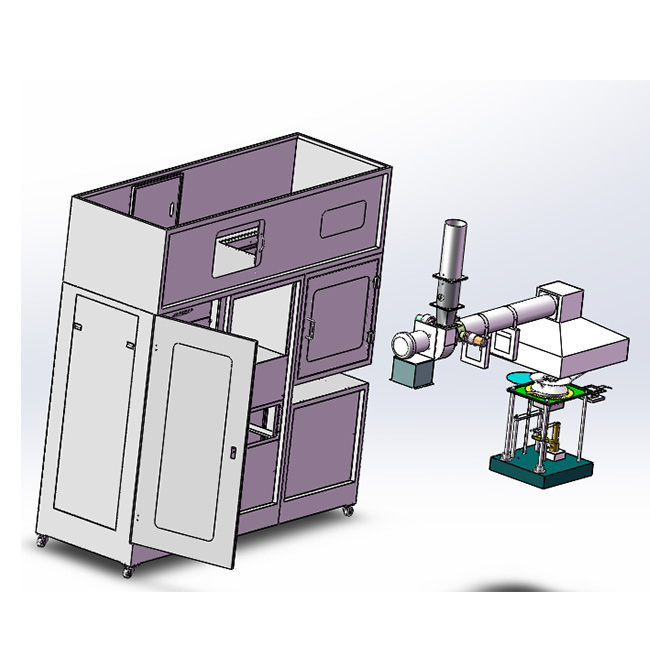

7 Système d'échappement: composé d'un ventilateur centrifuge, d'un capot de fumée, de l'admission d'air et des tuyaux d'échappement du ventilateur et d'un débitmètre d'orifice

8 Dispositif d'échantillonnage à gaz: pompe d'échantillonnage, filtre à fumée, piège à froid de déshumidification, coefficient de dérivation vide, filtre à l'humidité, filtre CO2.

9 Ignitor: Un allumage électrique Spark est utilisé pour l'allumage externe.

10 Minuterie d'allumage: Résolution de valeur apparente: 0,1 s, erreur de synchronisation: 1s / 1n

11 L'analyseur de gaz et les composants clés sont tous importés.

12 02 Analyseur (C0 est facultatif, le coût est supplémentaire)

13 Carte de haute précision, ordinateur et écran LCD de 8,4 pouces avec 64, plusieurs options d'interface de communication telles que TCP / IP et RS-232

14 Mesure de l'oxygène: mesure paramagnétique de l'oxygène

14.1 Plage de mesure: 0-25%

14.2 Certification: Certification CE, EN 50081-1, EN50082-2

14.3 Alimentation électrique: 220vac, 48 ~ 63Hz, 37W

14.4 Niveau de protection: IP 20

14,5 Poids: environ 13 kg

14.6 Pression de gaz d'échantillon: Utilisation du gaz de référence externe, 800 ~ 1200 HPA; Utilisation de la pompe de référence interne, pression d'air ± 50HPA

14,7 Échantillon Flow de gaz: 0,3 ~ 1 litre / minute

14.8 Température du gaz d'échantillon: 5 ~ 50 ℃

14.9 Échantillon Humidité du gaz: <95% Humidité relative

14.10 Temps d'échauffement: 2 heures

14.11 Temps de réponse: 3,5 secondes

14.12 Temps de décroissance: 0 ~ 100 secondes réglables

14.13 Temps mort: environ 0,5 à 2,5 secondes

14.14 Temps de traitement du signal interne: <1 seconde

14,15 Zero Drift: <0,5% Minimum Gamme / mois

14,16 Drift de la valeur de mesure: <0,5% Plage de mesure / mois

14.17 Erreur de répétabilité: <1% de plage de mesure / mois

14.18 Erreur de linéarité: <1% de plage de mesure / mois

14,19 Fluctuation du signal de sortie: <± 0,75%

14.10 Sortie de relais: 6, 24V AC / DC, 1A, flottant, librement sélectionnable

14.21 Entrée analogique: 2, 0/2/4 ~ 20mA, corrigé pour l'interférence croisée

14.22 Entrée binaire: 6, 24V, flottante, librement sélectionnable

14.23 Port de communication en série: Rs 485

14.24 Température ambiante: opération, 5 ~ 45 ℃; stockage et transport, -30 ~ + 70 ℃

15 Analyseur de dioxyde de carbone CO2: mesure continue à l'aide d'un analyseur infrarouge NDIR non dispersif. (Facultatif, frais supplémentaires)

15.1 Plage de mesure: 0 ~ 10%;

15,2 Précision de mesure: ± 0,1%;

15.3 Temps de réponse: <6,5s;

15,4 Répétabilité: <± 1%

15,5 dérive zéro: ≤ 2% / semaine

15,6 Drift de la plage: ≤ 2% / semaine

15,7 Déviation linéaire: <± 1%

16 MONOXYDE DE CARBON CO Analyseur: Mesure continue à l'aide d'un analyseur infrarouge non dispersif. (Facultatif, frais supplémentaires)

16.1 Plage de mesure: 0 ~ 5%;

16.2 Temps de réponse: <7,0

16,3 Répétabilité: <± 1%

16,4 dérive zéro: ≤ 2% / semaine

16,5 Drift de la plage: ≤ 2% / semaine

16,6 Déviation linéaire: <± 1%

17 Le système d'acquisition de données peut collecter et enregistrer des données de test telles que la concentration en oxygène, la concentration de dioxyde de carbone, la température, le taux de libération de chaleur, la masse

taux de perte, etc., et peut être sauvé;

18 ordinateur: un.

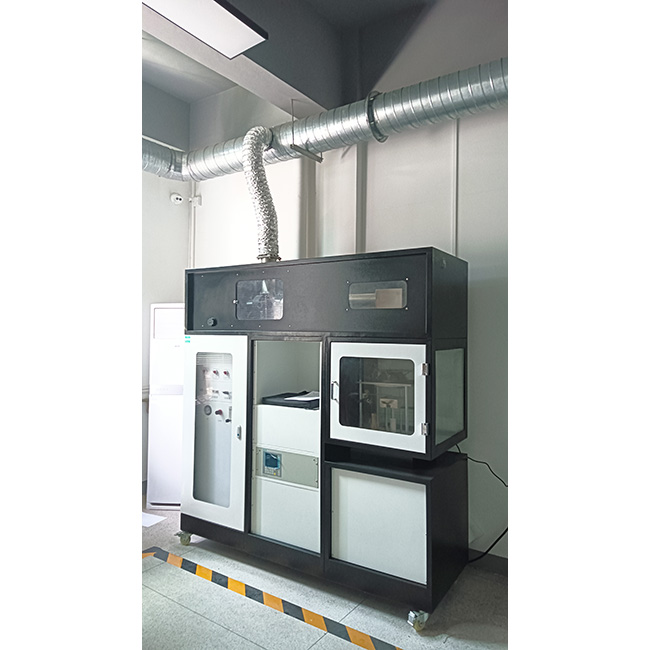

19 Système de traitement des gaz de combustion: adopte un puissant système d'échappement. La machine est équipée d'un puissant ventilateur d'échappement. Une fois le test terminé, démarrez le système de ventilateur d'échappement pour décharger les gaz d'échappement à l'extérieur pour la purification pour répondre aux normes nationales d'émission.
